240S

DESCRIZIONE PRODOTTO
Porta scorrevole senza telaio per cella a temperatura positiva (0°C minimo), con sistema di scorrimento leggero.

  • Per temperature positive
  • Spessore anta 68 mm
  • Densità poliuretano: 40 Kg/m³

IMPIEGHI

Adatta per celle adibite alla conservazione, trasformazione e stagionatura di alimenti a temperatura positiva (0 °C minimo).
Le porte 240S vengono utilizzate principalmente in impianti di trasformazione delle carni, caseifici, depositi per la conservazione di frutta e verdura, macelli, magazzini alimentari, negozi di alimentari (salumerie, pescherie, latticini, gelaterie …), impianti di trasformazione dei prodotti ittici, industria dei gelati.

Anta

Sistema telaio standard

  • Senza telaio, a filo pannello;
  • Soglia a filo pavimento modello S/3 (senza soglia).

Sistema di scorrimento sempre in alluminio

  • Il sistema di scorrimento leggero è costituito da:
    1. Profilo di scorrimento in alluminio anodizzato estruso, sul quale vengono eseguite due semi-tranciature (incisioni che deformano l’alluminio ma non asportano materiale) in modo da ricavare le due rampe curve) di caduta;
    2. Due fine corsa posti alle estremità del binario riducono l’impatto sul lato di chiusura e apertura della porta;
    3. Copertina costituita da una lamiera piegata e alle due estremità due testate di copertura in plastica;
  • Binario inferiore costituito da un profilo in alluminio a “U” fissato sul bordo anta inferiore, lato pavimento, tramite dei rivetti.

Sistema anta/telaio

  • Carrucole in alluminio con ruote in plastica, mediante le quali la porta scorre lungo il sistema di scorrimento; sono regolabili sia in altezza che in profondità;
  • Registro a pavimento regolabile, mediante il quale la porta scorre lungo la guida inferiore fissata sotto l'anta;
  • Gancio di chiusura inferiore: in plastica, montato sul pannello, sul lato chiusura porta, in fase di chiusura porta garantisce l’adesione ermetica fra porta e pannello;
  • Riscontro gancio chiusura inferiore in plastica: montato sull’anta, sul lato maniglia, in fase di chiusura porta entra nel gancio di chiusura inferiore e garantisce l'adesione ermetica della porta al pannello.

Dimensioni standard versione ad un'anta

  • Fino a 1500 x 2.500mm;



OPZIONI

ral  (i colori sono solo reppresentativi)
La protezione può essere montata all’interno, all’esterno o su entrambi i latiMateriali disponibili:
  • Inox
  • Alluminio
  • Alluminio mandorlato (rivettato alla superficie)
  • Polietilene bianco (rivettato alla superficie)
10BOA006 10037 200px

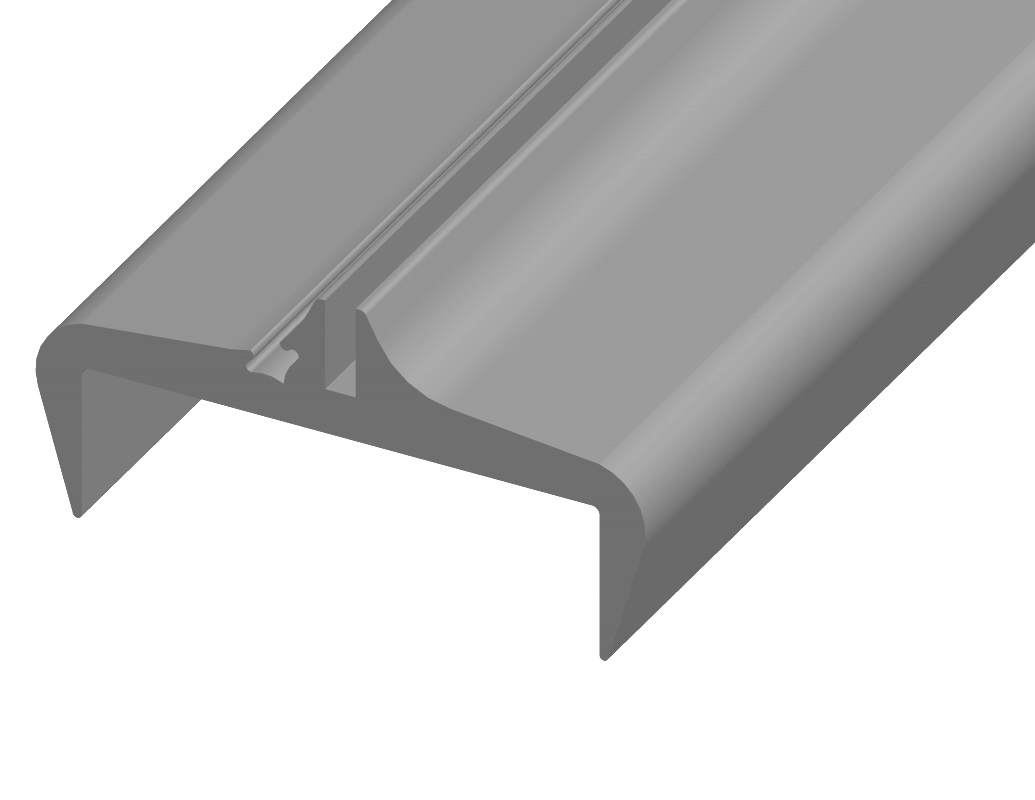

11OBM200 11039
s1s2s5

Download


Porte scorrevoli - Caratteristiche
  • Temperatura di esercizio
  • Spessore anta
  • Densità poliuretano
  • Versione a 2 ante
  • Resistenza
  • Soglia standard
  • Dimensioni standard
  • Telaio
  • Tipo guida
  • Sistema scorrimento
  • Opzione automazione

480ST

+0FINO A 0°C

  • Positiva
  • 68mm
  • 40Kg/m³
  • Si
  • -
  • A filo pavim S3
  • 1500x2500mm
  • Senza telaio
  • A pavimento
  • Mirror
  • -

480PT

+0FINO A 0°C

  • Positiva
  • 68mm
  • 40Kg/m³
  • Si
  • -
  • A filo pavim S3
  • 1500x3000mm
  • Telaio in pvc
  • A parete
  • Mirror
  • PLCE/PLCL

480TN

-5FINO A -5°C

  • Positiva
  • 92mm
  • 40Kg/m³
  • Si
  • -
  • A filo pavim S3
  • 3000x3500mm
  • Telaio in pvc
  • A parete
  • Mirror
  • PLCE/PLCL

480LT

-20FINO A -20°C

  • Negativa
  • 92mm
  • 40Kg/m³
  • Si
  • Nel battente
  • A filo pavim S3
  • 3000x3500mm
  • Telaio in pvc
  • A parete
  • Mirror
  • PLCE/PLCL

480LTB

-25FINO A -25°C

  • Negativa
  • 121mm
  • 40Kg/m³
  • Si
  • Nel battente
  • A filo pavim S3
  • 3000x3500mm
  • Telaio in pvc
  • A parete
  • Mirror
  • PLCE/PLCL

480LWT

-30FINO A -30°C

  • Negativa
  • 121mm
  • 40Kg/m³
  • Si
  • Nel telaio
  • A pavimento S4
  • 3000x3500mm
  • Telaio in pvc
  • A parete
  • Mirror
  • PLCE/PLCL

485LWT

-40FINO A -40°C

  • Negativa
  • 121mm
  • 40Kg/m³
  • Si
  • Telaio & battente
  • A pavimento S4
  • 3000x3500mm
  • Telaio in pvc
  • A parete
  • Mirror
  • PLCE/PLCL

490LWT

-45FINO A -45°C

  • Negativa
  • 151mm
  • 40Kg/m³
  • Si
  • Telaio & battente
  • A pavimento S4
  • 3000x3500mm
  • Telaio in pvc
  • A parete
  • Mirror
  • PLCE/PLCL
Porte scorrevoli - Caratteristiche
  • Temperatura di esercizio
  • Spessore anta
  • Densità poliuretano
  • Versione a 2 ante
  • Resistenza
  • Soglia standard
  • Dimensioni standard
  • Telaio
  • Caratteristica speciale
  • Sistema scorrimento
  • Opzione automazione

ATMC

+0ATM CONTR.

  • Media
  • 92mm
  • 40Kg/m³
  • -
  • -
  • Speciale S/2
  • 2000x2500mm
  • Telaio in PVC
  • ATM controllata
  • Mirror
  • PLCE/PLCL

480PGV

+0x GUIDOVIA

  • Positiva
  • 68mm
  • 40Kg/m³
  • Si
  • -
  • A filo pavim S3
  • 2500x3000mm
  • Telaio in pvc
  • Per la guidovia
  • Mirror
  • PLCE/PLCL

450GV

+0x GUIDOVIA

  • Positiva
  • 92mm
  • 40Kg/m³
  • Si
  • -
  • A filo pavim S3
  • 2500x3000mm
  • Telaio in pvc
  • Per la guidovia
  • Mirror
  • PLCE/PLCL

240AM

+0FINO A 0°C

  • Positiva
  • 68mm
  • 40Kg/m³
  • -
  • -
  • A filo pavim S3
  • 1500x2500mm
  • Senza telaio
  • -
  • Standard
  • -

240S

+0FINO A 0°C

  • Positiva
  • 68mm
  • 40Kg/m³
  • -
  • -
  • A filo pavim S3
  • 1500x2500mm
  • Senza telaio
  • -
  • Standard
  • -

VERT TN

-5GHIGLIOTTINA

  • Media
  • 92mm
  • 40Kg/m³
  • -
  • -
  • A filo pavim S3
  • 1500x2500mm
  • Telaio in pvc
  • Scorrimento vert.
  • -
  • PLCE

VERT LWT

-40GHIGLIOTTINA

  • Negativa
  • 121mm
  • 40Kg/m³
  • -
  • Si
  • A pavimento S3
  • 1500x3000mm
  • Telaio in pvc
  • Scorrimento vert.
  • -
  • PLCE

WALLET

-5FINO A -5°C

  • Media
  • 92mm
  • 40Kg/m³
  • -
  • -
  • A filo pavim S3
  • 1500x2500mm
  • Telaio in pvc
  • A portafoglio
  • -
  • -
