CARACTERISTIQUES PRODUITS

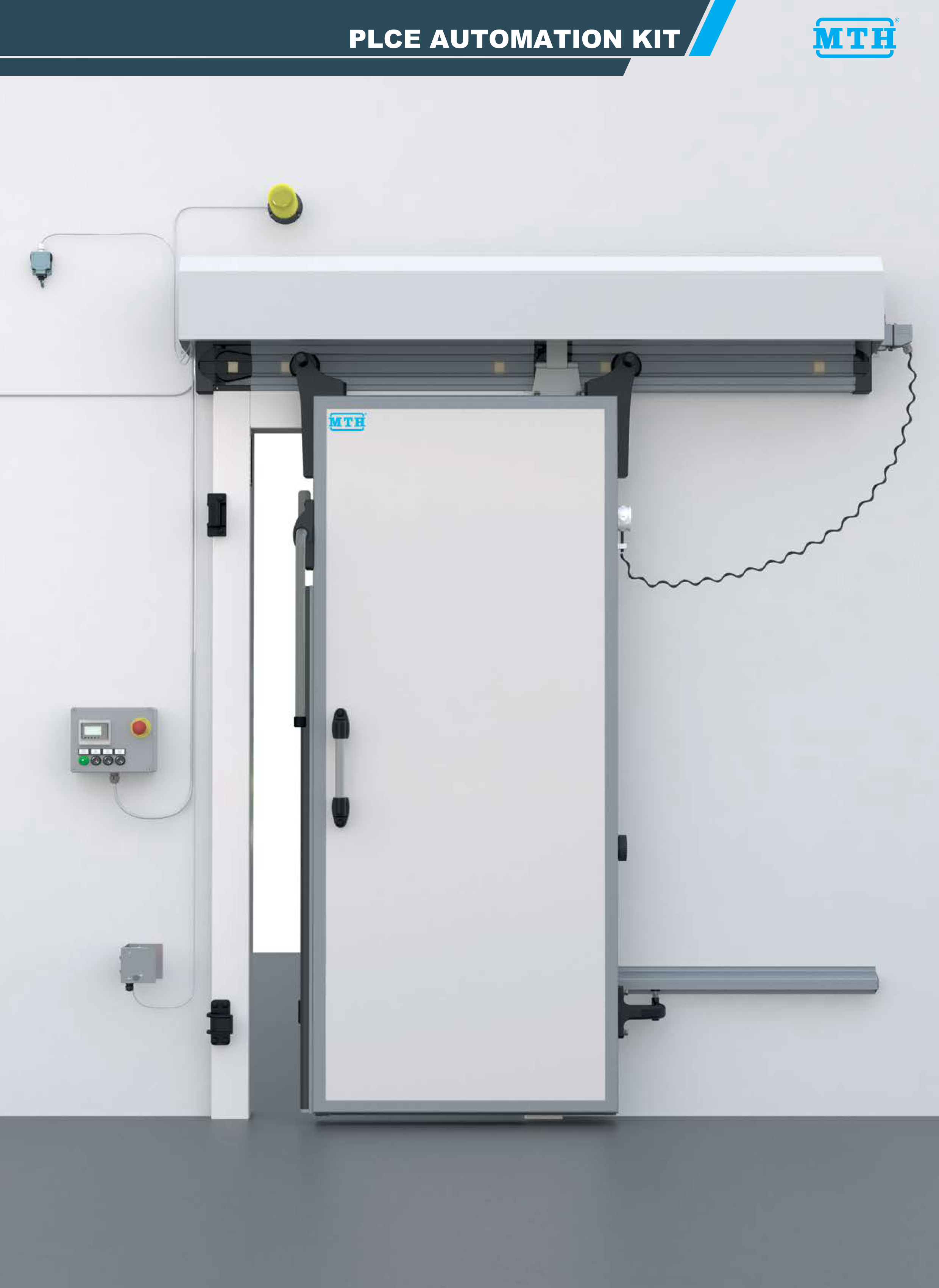

Kit automatique pour portes coulissantes, certifié EN13241-1, avec logiciel programmable et nombreuses options disponibles.
- Poids maximum 200Kg (modèle PLCE 37)
- Poids maximum 300Kg (modèle PLCE 55)
- Disponible pour basse température
UTILISATION
- Conçu pour portes modèle 480TN, 480LT, 480LWT, ATMC.
Partie eléctronique constituée par:
- Box de puissance installé sur le support du moteur:
- Inverter Telemecanique à 220V monophase, qui transforme en sortie 220V en triphase pour faire marcher le moteur;
- Transformateur 220V÷24V pour alimenter le PLC;
- Sécurité qui arrête l'alimentation (au moteur, au PLC et à l'inverter) quand on appuye sur le bouton d'urgence;
- Cablage rapide pré-câblé;
- Box logistique avec PLC:
- A l'intérieur est présent un PLC Telemecanique (Programmable Logic Controller), pour gérer le coulissement de la porte;
- On peut gérer le temps de fermeture automatique, on peut regler le temps de l'auto clignotant et la langue (trois langues disponibles) du panneau de côntrol;
- A l'extérieur sont installés un voyant pour la connexion au résau éléctrique, trois boutons (ouverture, fermeture et overture partielle) et le bouton d'urgence.
La partie mécanique est constituée par:
- Le moteur, triphase, puissance de 0,37/0,55kW ed complètement réversible en absence de tension;
- Le mouvement est transmis par une courroie de transmission dentée revetue avec un tissue pour limiter le frottement et le bruit;
- Les butées de fin de course sont précâblées à côté du moteur est ils ont le gré de protection IP67;
- Le tendeur est réversible et facilement réglable. Le Ø de la poulie connectée au moteur et de celle qui est installée sur le tendeur permet de trouver facilement la tension correcte de la courroie, parce-que on peut identifier immédiatement l'alignement.
Sécurités:
- Photocellule externe avec support réglable et catadioptre installé sur le bord du vantail;
- Barre palpeuse avec système de sécurité certifié;
- Bouton d'urgence installé sur le box logistique.
Dimensions porte:
- Jusqu'à 300Kg.
OPTIONS:
- Radiocommande
- Basse température
- Serrure Art.94
- Photocellule intérieur chambre
- Tableau de commande intérieur chambre
- Radar
- Clignotant intérieur chambre
COMPOSANTS:
| Code | Description | Box |
| 13NQF101 20069 | REVERSIBLE LOCK “ART. 94” FOR SLIDING DOOR L=163 WITH MICROSWITCH | C |
| 19CAS001 20065 | SPIRAL CABLE BLACK 3 X 1,5 mm² EXTENSION L=5000 | C |
| 20ALT032 | LIMIT POSITION SWITCH PLCL/PLCE AUTOMATION | A |
| 20CMP000 | COMPLETE BELT TENSIONER SYSTEM FOR PLCL/PLCE AUTOMATION | A |
| 20COA101 20053 | PULL CORD SWITCH | A |
| 20COA302 | BLINKING LIGHT FOR PLCL/PLCE AUTOMAZIONE | A |
| 20GMV028 | SLOW SHAFT WITH PULLEY T10-Z28 FOR PLCE AUTOMATION MOTOR | A |
| 20GMV250 | WORM GEAR MOTOR 4 POLES 0,37KW REDUCTION GEAR RATIO 15 | A |
| 20QSV009 | PLCE AUTOMATION LOGIC BOX - COMPLETE | A |
| 20QSV037 | PLCE AUTOMATION POWER BOX 0,37KW - COMPLETE | A |
| 20SIN001 | SECURITY PHOTOCELL WITHOUT RETRO-REFLECTOR | B |
| 20SIN103 | ROUND REFLECTOR Ø 80 | B |
| 20SIV024 | MAGNETIC SAFETY EDGE L=1500 8,2 KOHM - CABLE L=5000 AUTOMATIC DOOR | B |
| 20TRA250 20091 | POLYURETHANE TOOTHED BELT IN T10 | A |
| 20TRA700 | GALVANIZED DRIVER FOR PLCE/PLCL AUTOMATION | C |
| 20TRA712 | COMPLETE CLOSING LIMIT BLOCK FOR PLCL/PLCE AUTOMATION BELT | A |
| 20TRA713 | COMPLETE OPENING LIMIT BLOCK FOR PLCL/PLCE AUTOMATION BELT | A |
| 24FIS001 15049 | PLASTIC WASHER Ø 12,5 | A |
| 25TID012 15048 | NUT FOR NYLON TENSION-ROD M12 | A |
| 25TIN016 15046 | NYLON TENSION-ROD M12 L=160 | A |
