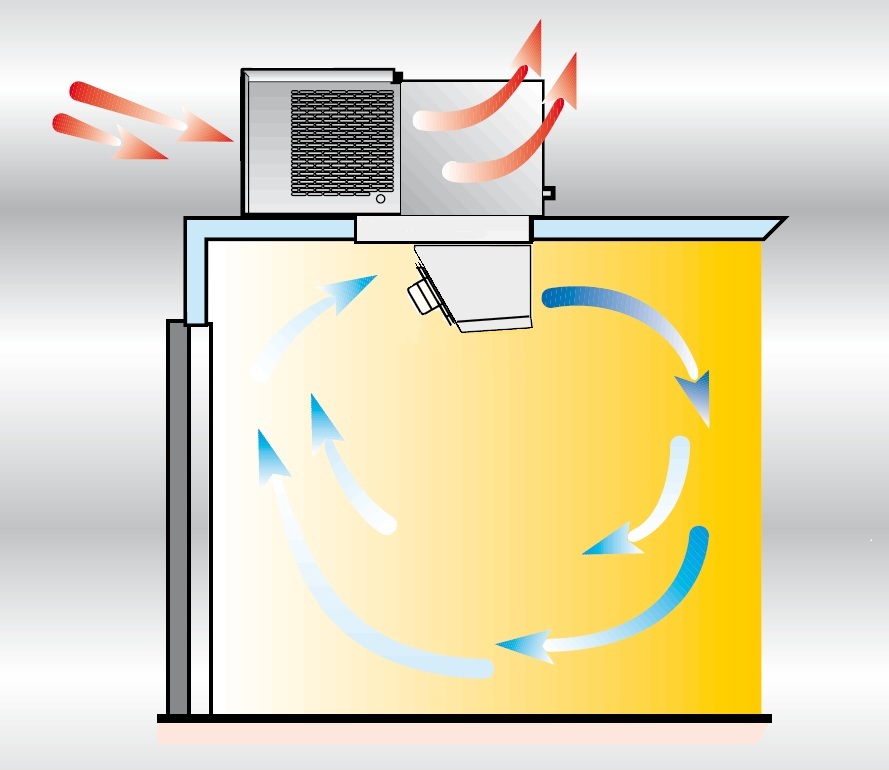

Les monoblocs de la série UMS sont des unités de réfrigération enfichables conçues pour les applications de plafond tampon pour les chambres froides.
Leur facilité d'installation et les normes élevées de construction et de qualité garantissent au client un produit durable, innovant, technologiquement avancé et d’utilisation simple.
Les monoblocs sont livrés complets de :
- Tableau de commande électrique intégré au monobloc avec interrupteur d'allumage autonome
- Unité de commande à distance à fixer, au choix du client, près de la porte de la chambre froide
- Dégivrage électrique de l'évaporateur à fréquence réglable
- Purgeur de condensats jetable
- Câble d'alimentation de la résistance de la porte de la chambre froide
- Micro-interrupteur de porte de la chambre froide pour l'exclusion de la ventilation
- Eclairage de la chambre froide (avec lampe et plafonnier)
CARACTÉRISTIQUES TECHNIQUES :
- Fonctionnement TN (-5 ± +5°C) et BT (-25 ± -15°C)
- Structure de support en acier inoxydable
- Couvercle extérieur en tôle plastifiée
- Couvercle interne de l'évaporateur en tôle d'aluminium
- Panneau tampon en mousse de polyuréthane recouvert de tôle galvanisée RAL9010
- Epaisseur du panneau : 60 mm TN, 100 mm BT
- Compresseur hermétique avec protection thermique
- Batteries d'échange thermique avec tuyauterie en cuivre, avec ailettes et cadre en aluminium
- Expansion des gaz avec tube capillaire
- Ventilateurs électriques de grande capacité et à faible niveau sonore
OPTIONAL:
- Pressostat sur le ventilateur de condensation
- Peinture anticorrosion du serpentin d'évaporation
- Revêtement du panneau interne en acier inoxydable
ADVANTAGES:
- Installation rapide et facile
- Minimisation des coupes à effectuer sur les panneaux de la chambre froide
- Facilité d'entretien : le couvercle monobloc (capot) est conçu pour permettre un entretien rapid
- Économie d'énergie : l'unité est optimisée pour obtenir un rapport maximal entre la production d'énergie et l'apport d'énergie
Chambre froide moyenne-haute température (MBHP)
Température extérieure +32°C
| Code | Modèle | Température à l'intérieur de la chambre froide | Volt/Ph/Hz | |||||||||||
| -5 C° | 0 C° | +5 C° | ||||||||||||
| m³ | W | m³ | W | m³ | W | |||||||||
| 19301043 | UMSHG/04A1 | 5,2 | 752 | 6,9 | 867 | 9,6 | 932 | 230 / 1 / 50 | ||||||
| 19301053 | UMSHG/05A1 | 6,9 | 923 | 7,7 | 941 | 10,6 | 990 | 230 / 1 / 50 | ||||||
| 19301073 | UMSHG/07A1 | 9,6 | 1186 | 12,7 | 1383 | 17,3 | 1305 | 230 / 1 / 50 | ||||||
| 19301083 | UMSHG/08A1 | 10,6 | 1278 | 13,8 | 1482 | 18,4 | 1376 | 230 / 1 / 50 | ||||||
| 19301123 | UMSHG/12A2 | 16,1 | 1789 | 20,7 | 2071 | 26,4 | 1891 | 230 / 1 / 50 | ||||||
| 19301163 | UMSHG/16A2 | 20,7 | 2209 | 25,3 | 2464 | 31,1 | 2162 | 230 / 1 / 50 | ||||||
| 19302191 | TUMSHG/19U3 | 23,2 | 2580 | 30,0 | 2739 | 38,4 | 2738 | 400 /3N/ 50 | ||||||
| 19302231 | TUMSHG/23U3 | 28,8 | 3084 | 38,2 | 3225 | 48,0 | 3313 | 400 /3N/ 50 | ||||||
Température extérieure +43°C
| Code | Modèle | Température à l'intérieur de la chambre froide | Volt/Ph/Hz | ||||||||||
| -5 C° | 0 C° | +5 C° | |||||||||||
| m³ | W | m³ | W | m³ | W | ||||||||
| 19301043 | UMSHG/04A1 | 4,2 | 735 | 5,2 | 819 | 6,9 | 827 | 230 / 1 / 50 | |||||
| 19301053 | UMSHG/05A1 | 5,3 | 874 | 6,9 | 999 | 7,7 | 913 | 230 / 1 / 50 | |||||
| 19301073 | UMSHG/07A1 | 7,7 | 1150 | 9,6 | 1276 | 12,7 | 1215 | 230 / 1 / 50 | |||||
| 19301083 | UMSHG/08A1 | 8,4 | 1233 | 10,6 | 1373 | 13,8 | 1298 | 230 / 1 / 50 | |||||
| 19301123 | UMSHG/12A2 | 12,7 | 1670 | 16,1 | 1909 | 20,7 | 1796 | 230 / 1 / 50 | |||||
| 19301163 | UMSHG/16A2 | 16,1 | 2020 | 20,7 | 2348 | 25,3 | 2128 | 230 / 1 / 50 | |||||
| 19302191 | TUMSHG/19U3 | 19,0 | 2436 | 23,2 | 2527 | 30,0 | 2660 | 400 /3N/ 50 | |||||
| 19302231 | TUMSHG/23U3 | 23,0 | 2842 | 28,8 | 3009 | 38,2 | 3142 | 400 /3N/ 50 | |||||
