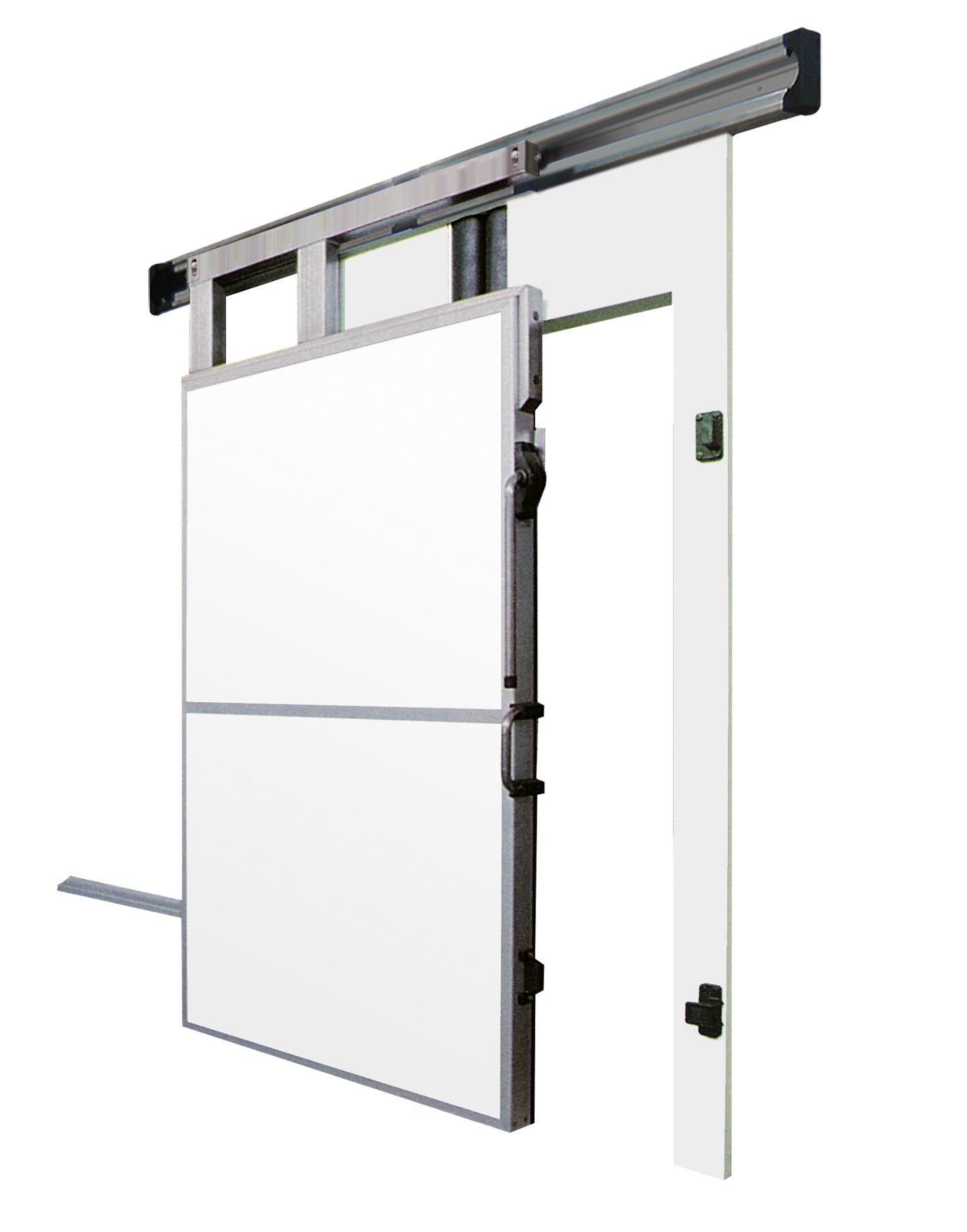

Porta scorrevole per cella a temp. positiva
DESCRIZIONE PRODOTTO
Porta scorrevole per cella a temperatura positiva (0°C minimo), con sistema di scorrimento modello "Mirror", brevettato e nella parte alta ha due pannelli con al centro il passaggio per la guidovia.
- Per temperature medie
- Spessore battente 92mm
- Densità poliuretano: 40Kg/m³
IMPIEGHI
Adatta per celle adibite alla conservazione, trasformazione e stagionatura di alimenti a temperatura positiva (0°C minimo).
Impiegata esclusivamente nei macelli e nei salumifici.
STANDARD
Anta
- Bordo anta in alluminio anodizzato (spessore 92mm), unito al profilo in PVC porta guarnizione aggiuntiva;
- Anta rivestita con lamiera Zinco plastificata per uso alimentare colore RAL 9010, di spessore 5/10mm;
- Maniglia a leva esterna;
- Maniglia a leva interna;
- Doppia guarnizione in EPDM doppia densità sui tre lati;
- Guarnizione inferiore in PVC.
Sistema telaio
- Telaio a "L" 110/60 in PVC con coste laterali di chiusura pannello, anch'esse in PVC, colore RAL 9010; il telaio viene termosaldato (angolo di saldatura: 45°) per spessore pannello fino a 160 mm, superati i quali viene invece assemblato con giunti (angolo di assemblaggio: 90°);
- Controtelaio in PVC, RAL 9010, termosaldato con angolo pari a 45°;
- Nella parte superiore del telaio sono fissati due pannelli con al centro il passaggio per la guidovia;
- Soglia a filo pavimento modello S/3 (senza soglia)
Sistema di scorrimento
- Guida posteriore costituita da:
- Profilo in allumino che permette all'anta di scorrere in modo rettilineo in fase di apertura e chiusura;
- Staffa che, grazie al suo piano inclinato, permette una perfetta chiusura ermetica della porta;
- Tappo terminale per profilo in alluminio.
Sistema di scorrimento
- Il sistema di scorrimento “Mirror”, brevettato, è totalmente simmetrico e non richiede quindi nessun intervento per invertirne il senso di apertura; è costituito da:
- Profilo di scorrimento in alluminio anodizzato estruso, con sezione anti caduta;
- Rampe, o curve, di caduta, che assicurando la perfetta adesione fra porta e telaio garantiscono l’ottimale isolamento fra interno ed esterno cella; vengono installate sul lato di chiusura della porta;
- Copertina (optional), realizzata in alluminio anodizzato estruso, può essere agevolmente aperta grazie alle cerniere montate sulla sua sommità, per effettuare interventi d’ispezione o di pulizia.
Sistema anta/telaio
- Le carrucole standard son sostituite da una struttura speciale, detta "collo di cigno", alla cui sommità si installano due carrucole apposite;

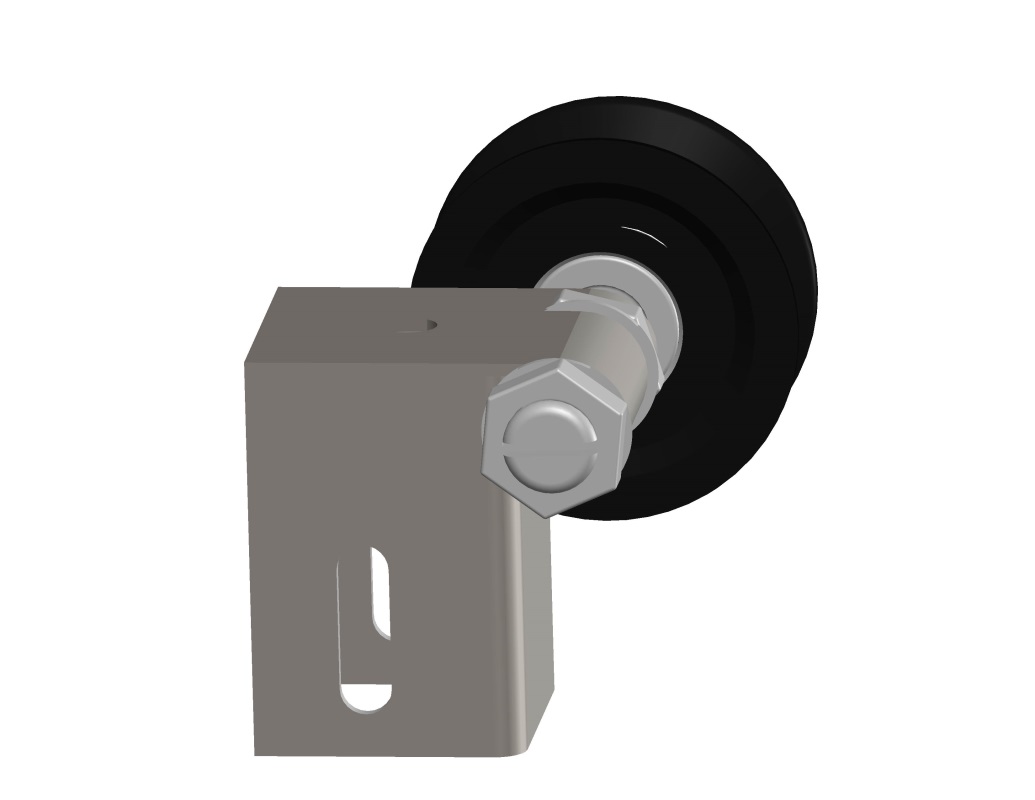

- Registro a pavimento regolabile, mediante il quale la porta scorre lungo la guida inferiore fissata sotto l'anta;
- Gancio di chiusura inferiore: in plastica, montato sul pannello, sul lato chiusura porta, in fase di chiusura porta garantisce l’adesione ermetica fra porta e pannello;
- Riscontro gancio chiusura inferiore in plastica: montato sull’anta, sul lato maniglia, in fase di chiusura porta entra nel gancio di chiusura inferiore e garantisce l'adesione ermetica della porta al pannello.
Dimensioni standard versione ad un'anta
- Fino a 3000x3500mm;
- Quando entrambi i lati hanno dimensione maggiore di 2500 mm, l'anta viene divisa, orizzontalmente, in due parti (la parte inferiore viene realizzata con H=1250mm e la parte superiore per differenza) ed il telaio viene fornito smontato;
Dimensioni standard versione a due ante
- Fino a 5000x3500mm;
- Quando entrambi i lati hanno dimensione maggiore di 2500 mm il telaio viene fornito smontato;
OPZIONI
(i colori sono solo reppresentativi)
La protezione può essere montata all’interno, all’esterno o su entrambi i lati
Materiali disponibili:
- Inox
- Alluminio
- Alluminio mandorlato (rivettato alla superficie)
- Polietilene bianco (rivettato alla superficie)
