DESCRIZIONE PRODOTTO

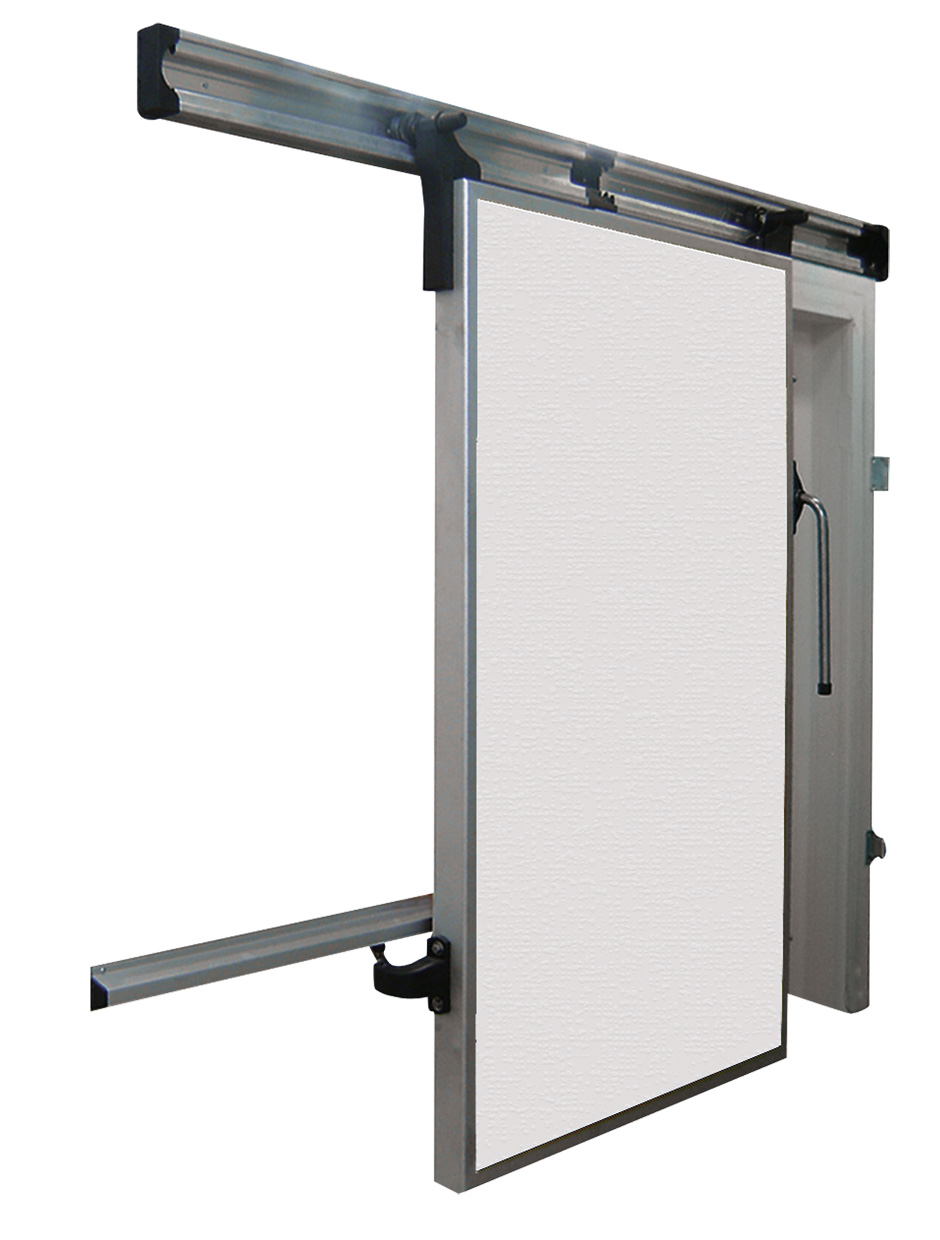

Porta scorrevole per cella a temperatura negativa fino a -5°C, con sistema di scorrimento modello "Mirror", brevettato.
- Per temperatura medie
- Spessore anta 92mm
- Densità poliuretano: 40 Kg/m³
- Disponibile nella versione ad una e a due ante
IMPIEGHI
Adatta per celle adibite alla conservazione, trasformazione e stagionatura di alimenti a temperatura positiva (utilizzabile fino a -5 °C).
Le porte 480 TN vengono utilizzate principalmente in impianti di lavorazione delle carni, caseifici, depositi per la conservazione di frutta e verdura, macelli, magazzini alimentari, negozi di alimentari (salumerie, pescherie, latticini, gelaterie …), impianti di trasformazione dei prodotti ittici, industria dei gelati.
STANDARD
Anta
- Bordo anta in alluminio anodizzato (spessore 92 mm);
- Anta rivestita con lamiera Zinco plastificata per uso alimentare colore RAL 9010, di spessore 5/10;

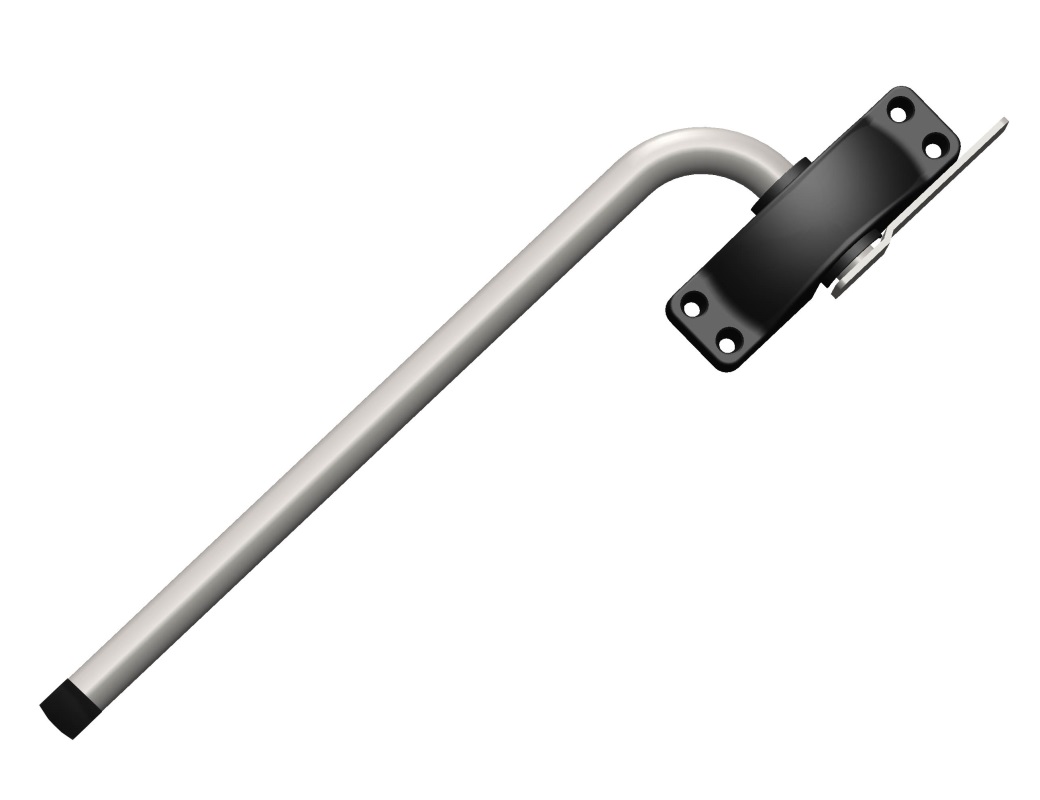

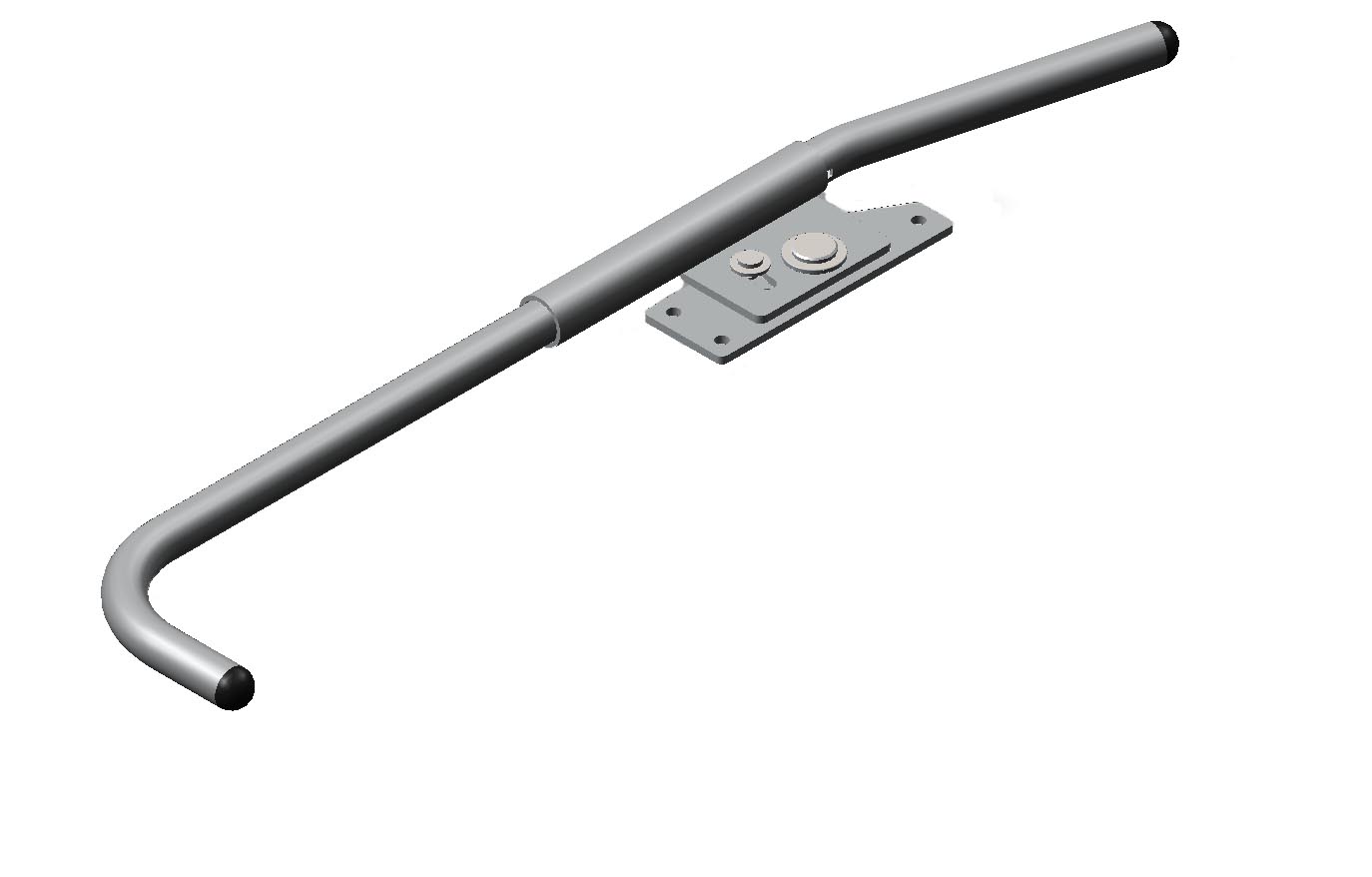

- Maniglia a leva esterna;

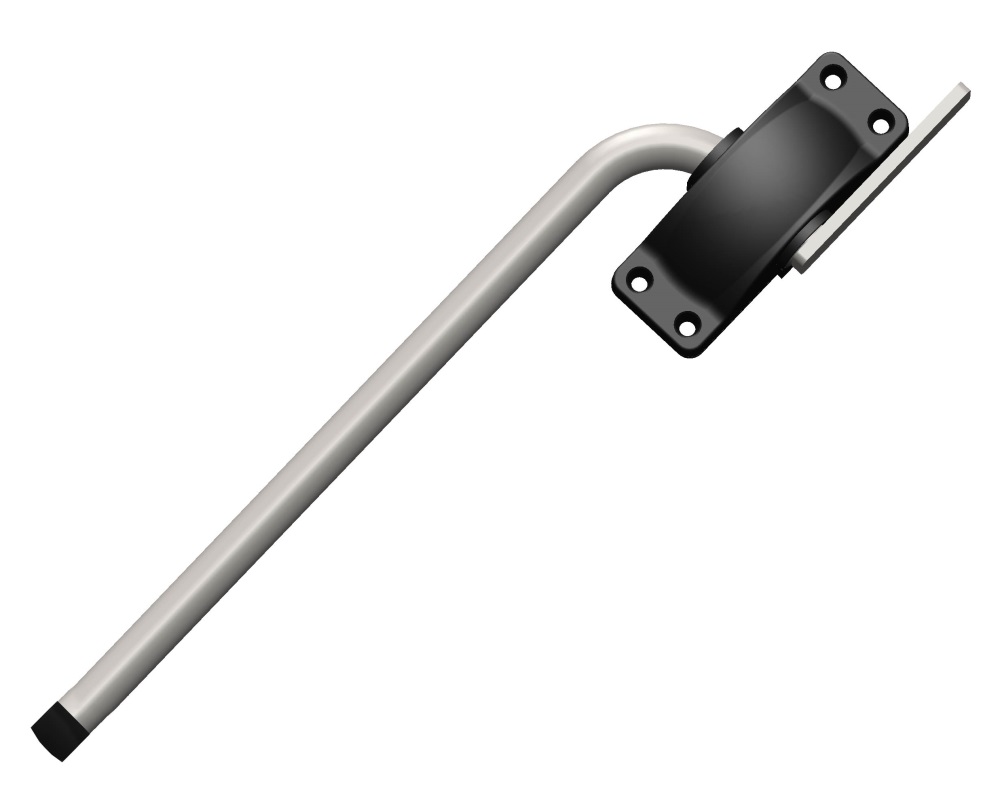

- Maniglia a leva interna;

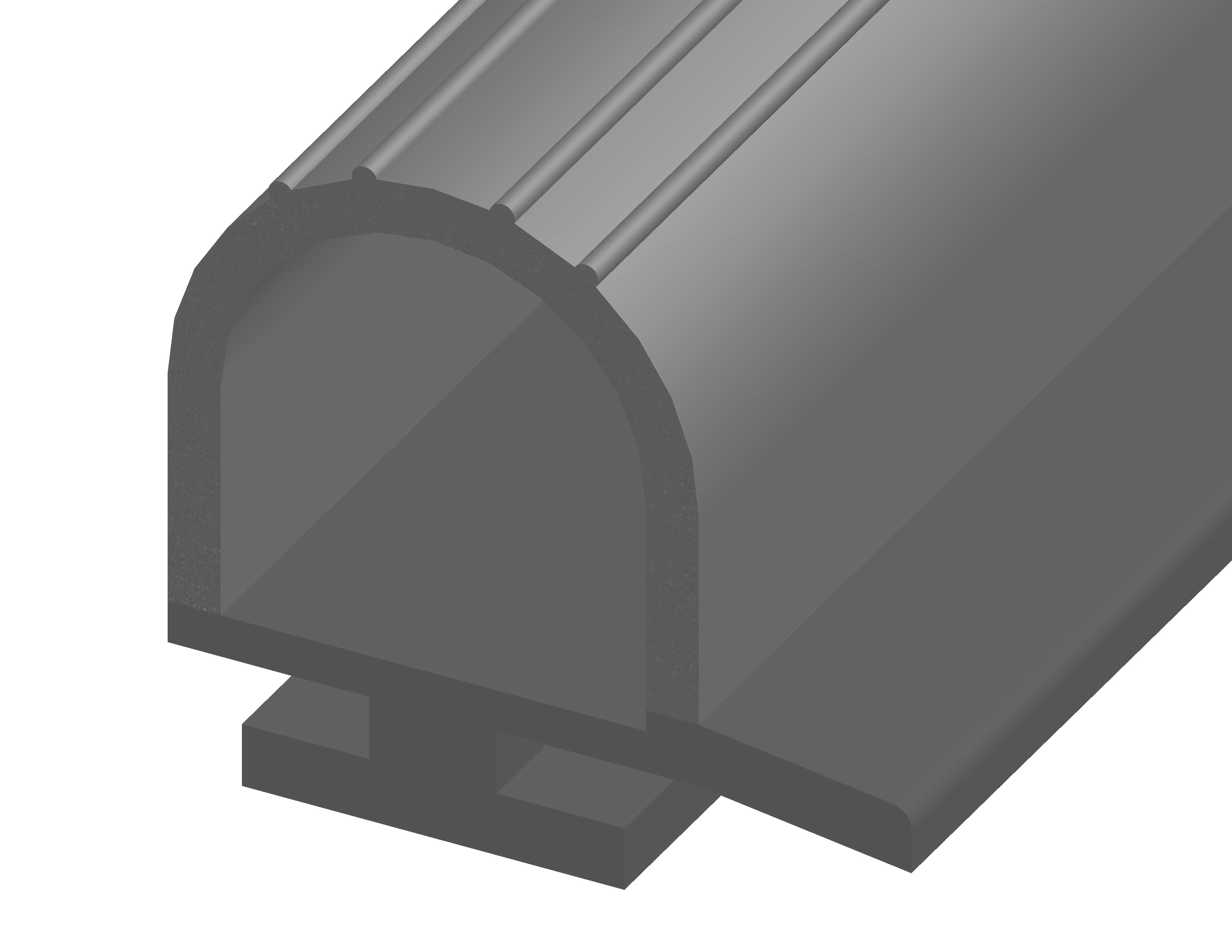

- Guarnizione in EPDM a doppia densità su tre lati;
- Guarnizione inferiore in PVC.
Sistema telaio

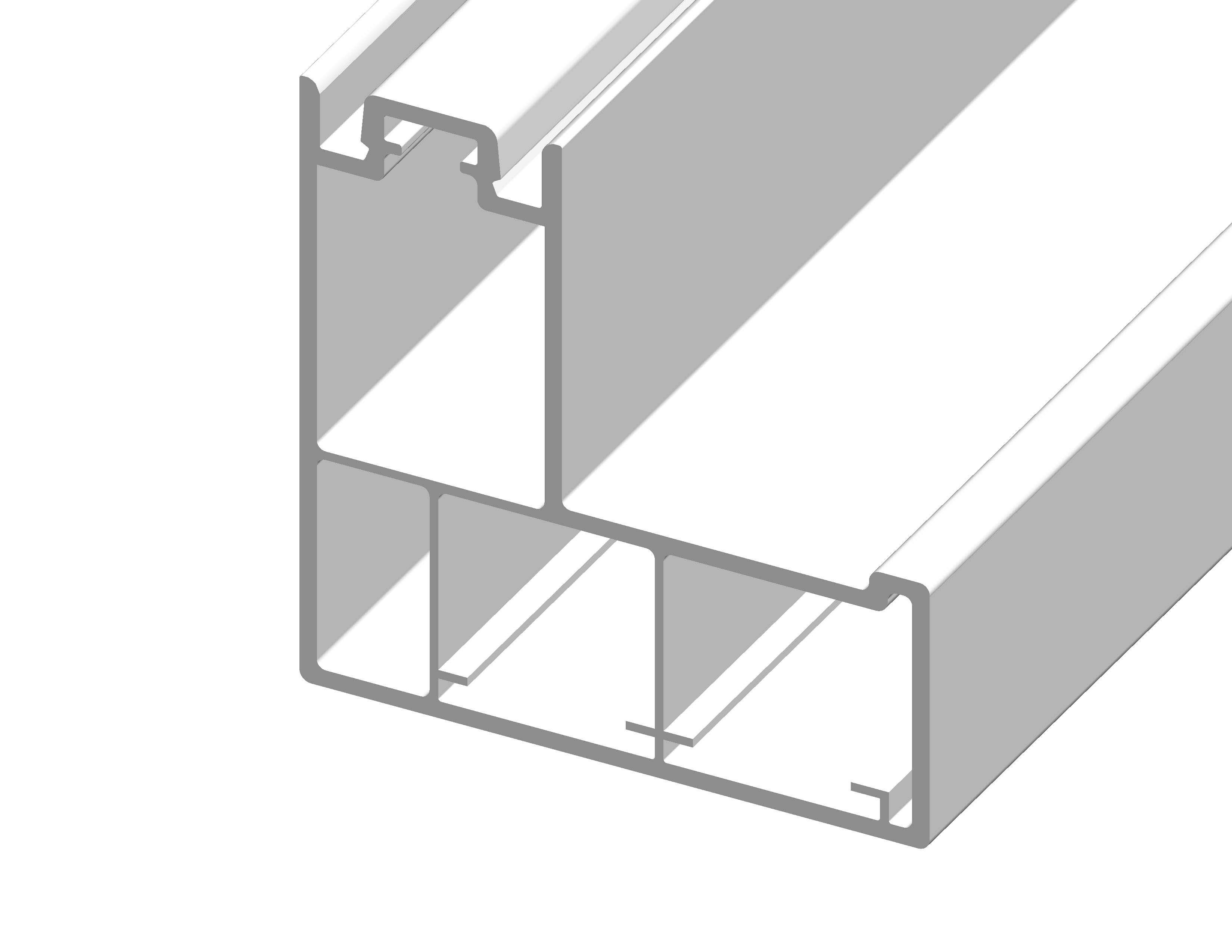

- Telaio a "L" 110/60 in PVC con coste laterali di chiusura pannello, anch'esse in PVC, colore RAL 9010; il telaio viene termosaldato (angolo di saldatura: 45°) per spessore pannello fino a 160 mm, superati i quali viene invece assemblato con giunti (angolo di assemblaggio: 90°);
- Controtelaio in PVC, RAL 9010, termosaldato con angolo pari a 45°;

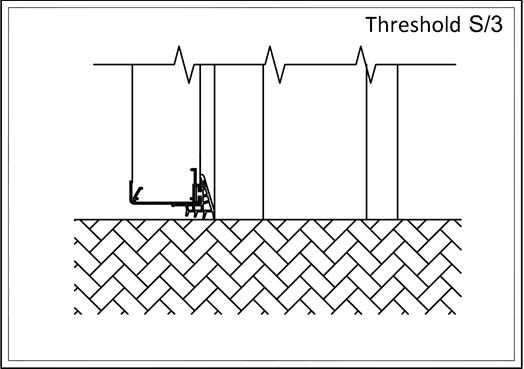

- Soglia a filo pavimento modello S/3 (senza soglia).
Sistema di scorrimento
- Guida posteriore costituita da:

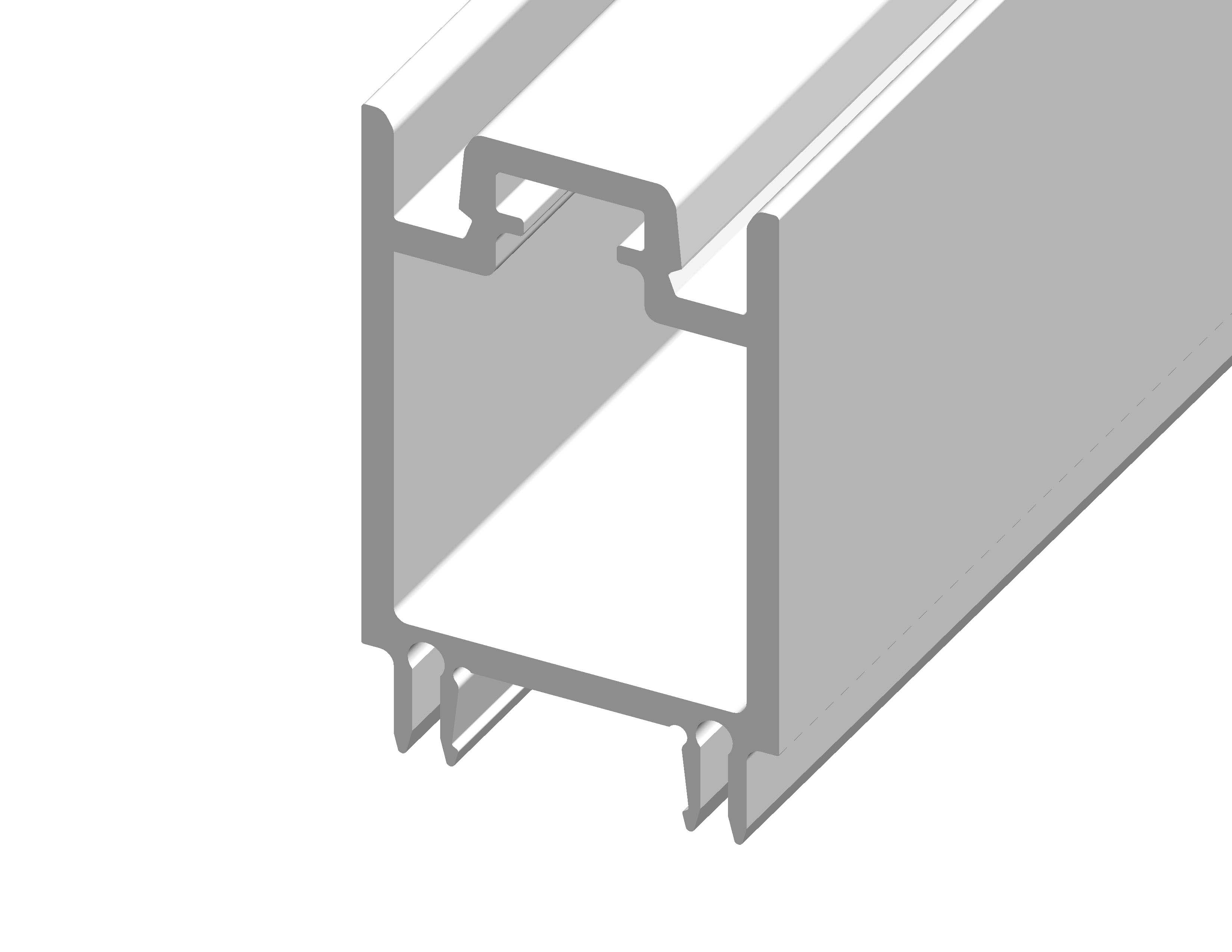

- Profilo in allumino che permette all'anta di scorrere in modo rettilineo in fase di apertura e chiusura;

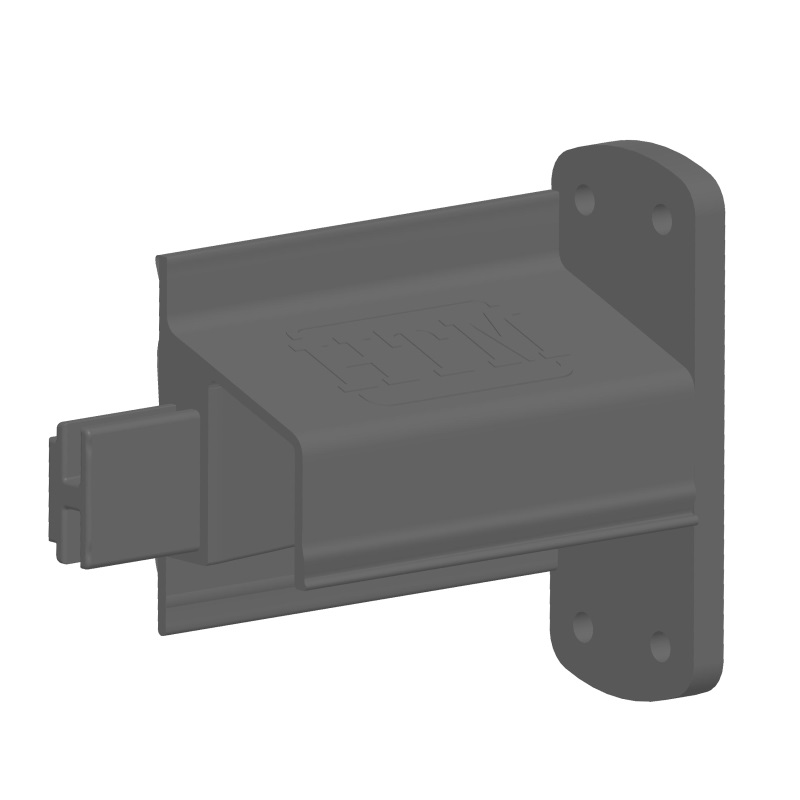

- Staffa che, grazie al suo piano inclinato, permette una perfetta chiusura ermetica della porta;

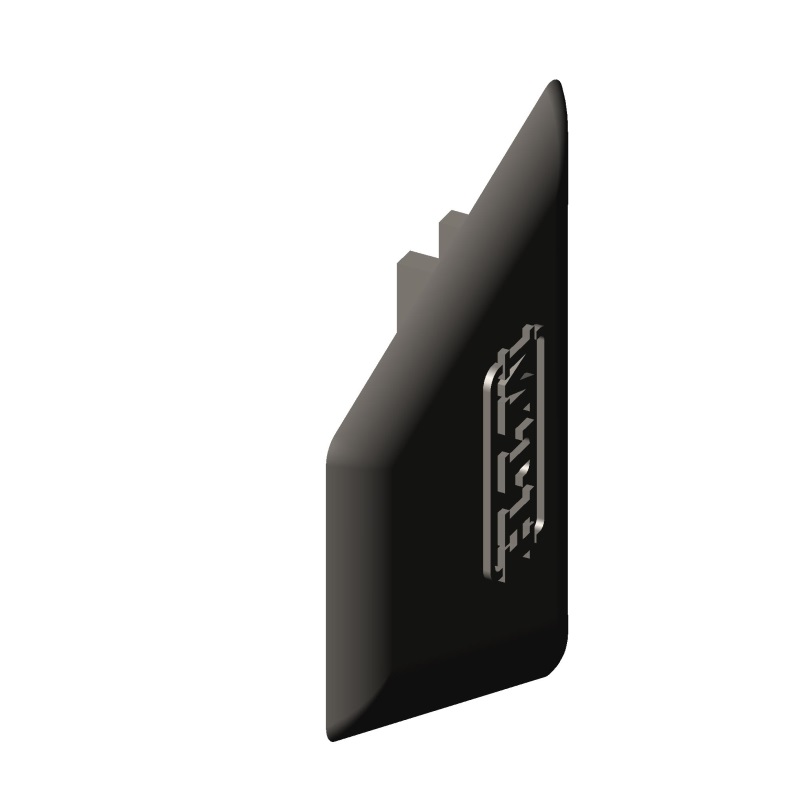

- Tappo terminale per profilo in alluminio.
Sistema di scorrimento

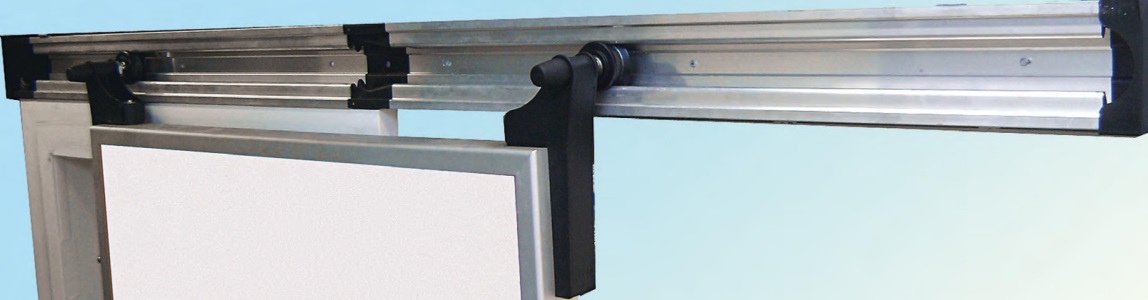

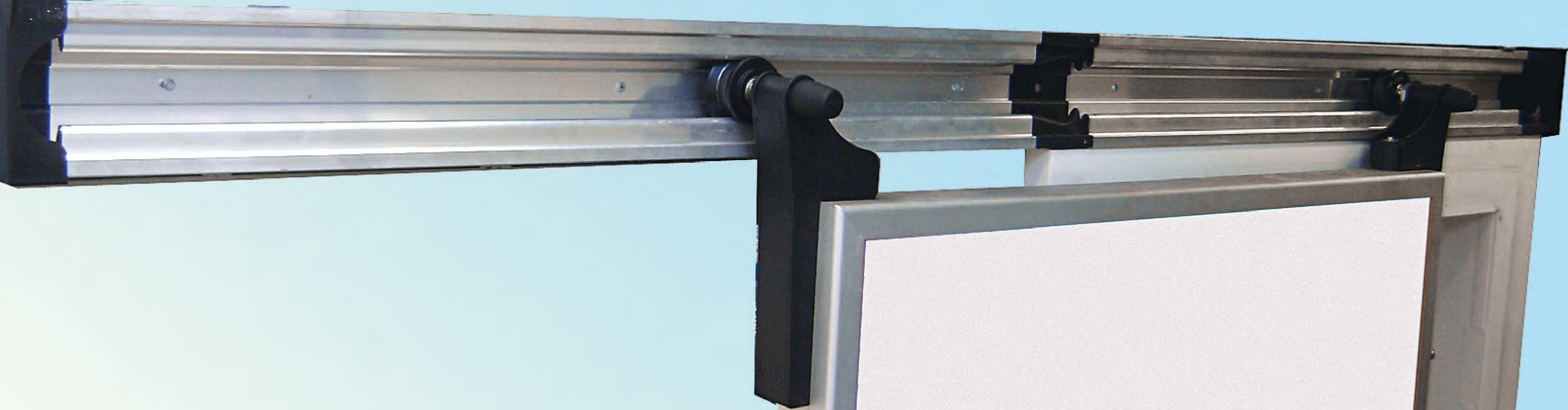

- Il sistema di scorrimento “Mirror”, brevettato, è totalmente simmetrico e non richiede quindi nessun intervento per invertirne il senso di apertura; è costituito da:

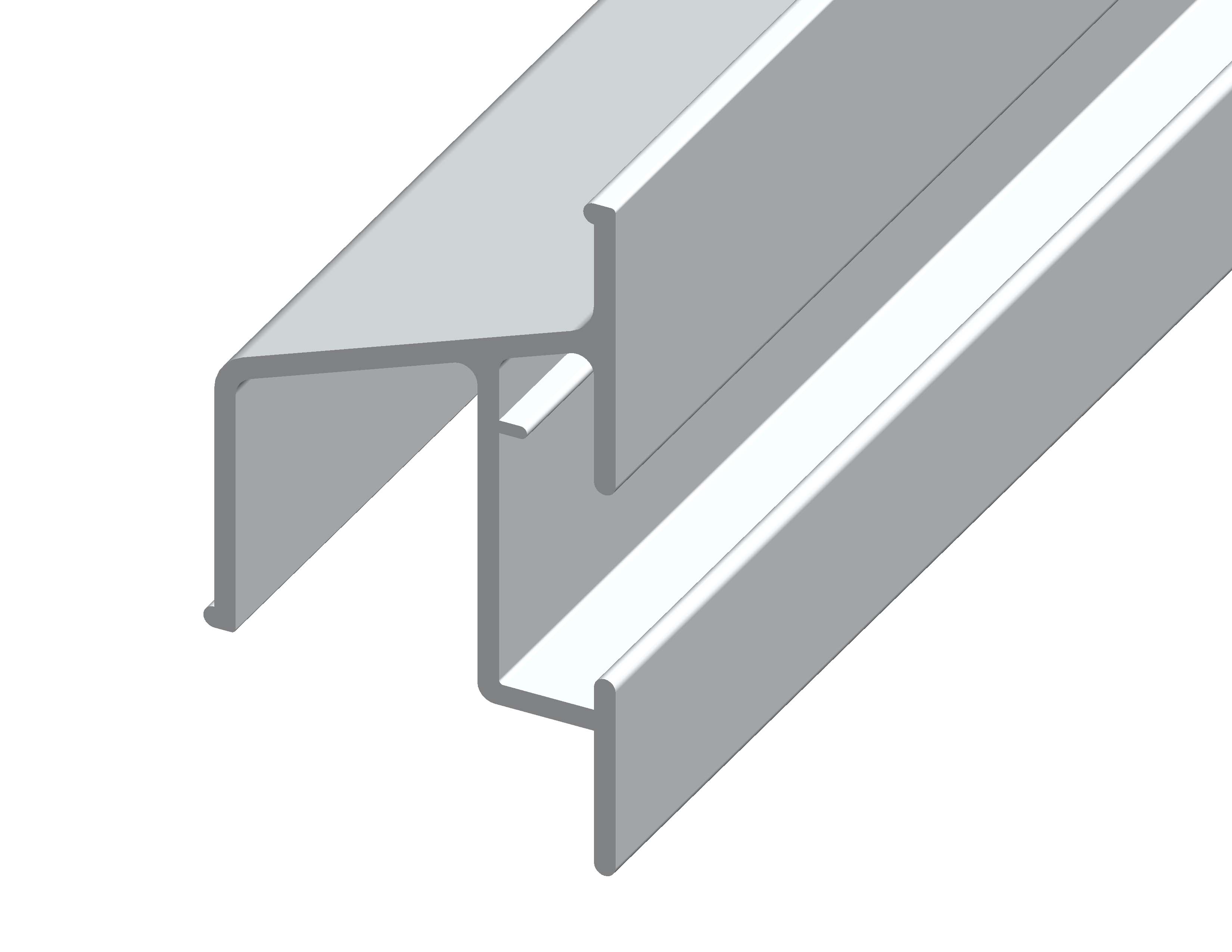

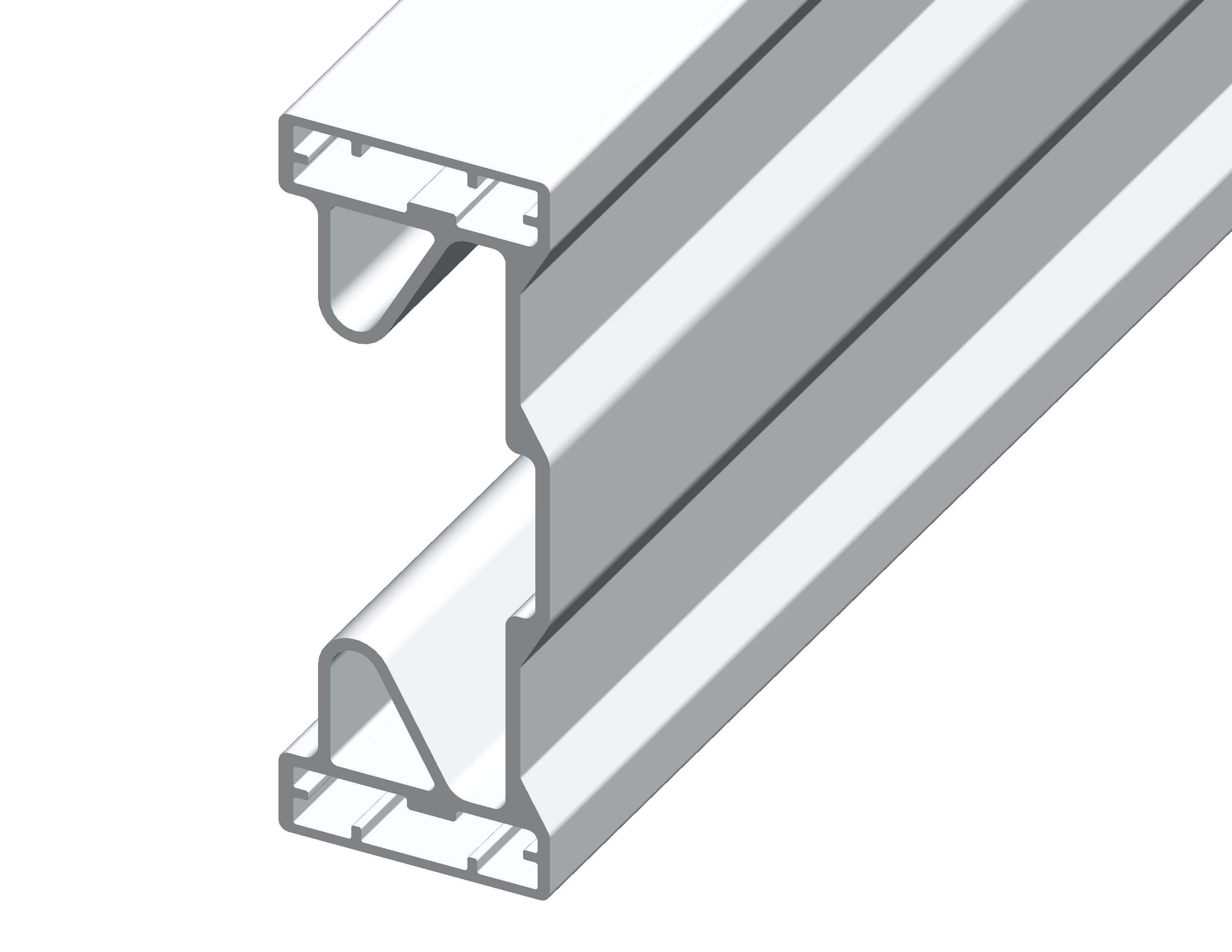

- Profilo di scorrimento in alluminio anodizzato estruso, con sezione anti caduta;

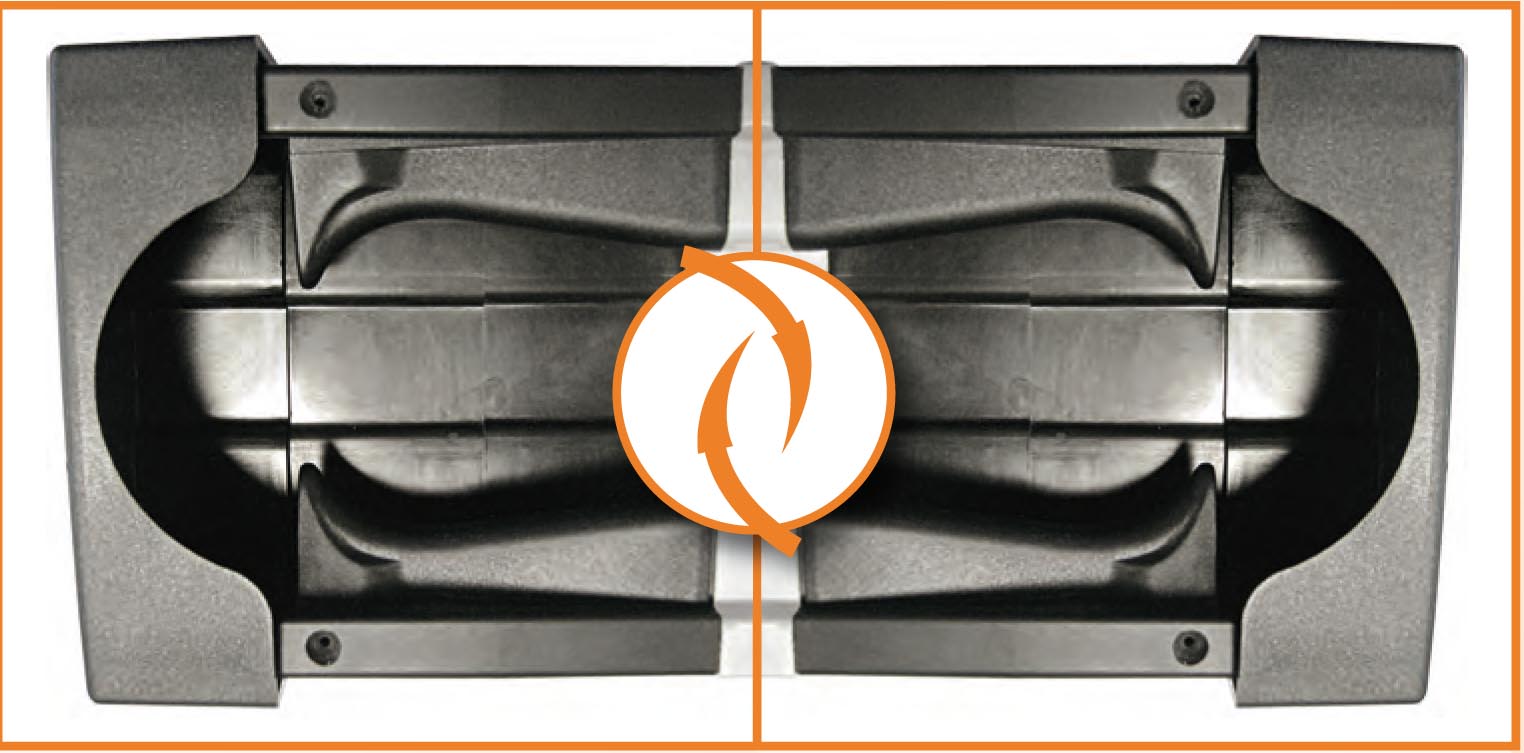

- Rampe, o curve, di caduta, che assicurando la perfetta adesione fra porta e telaio garantiscono l’ottimale isolamento fra interno ed esterno cella; vengono installate sul lato di chiusura della porta;

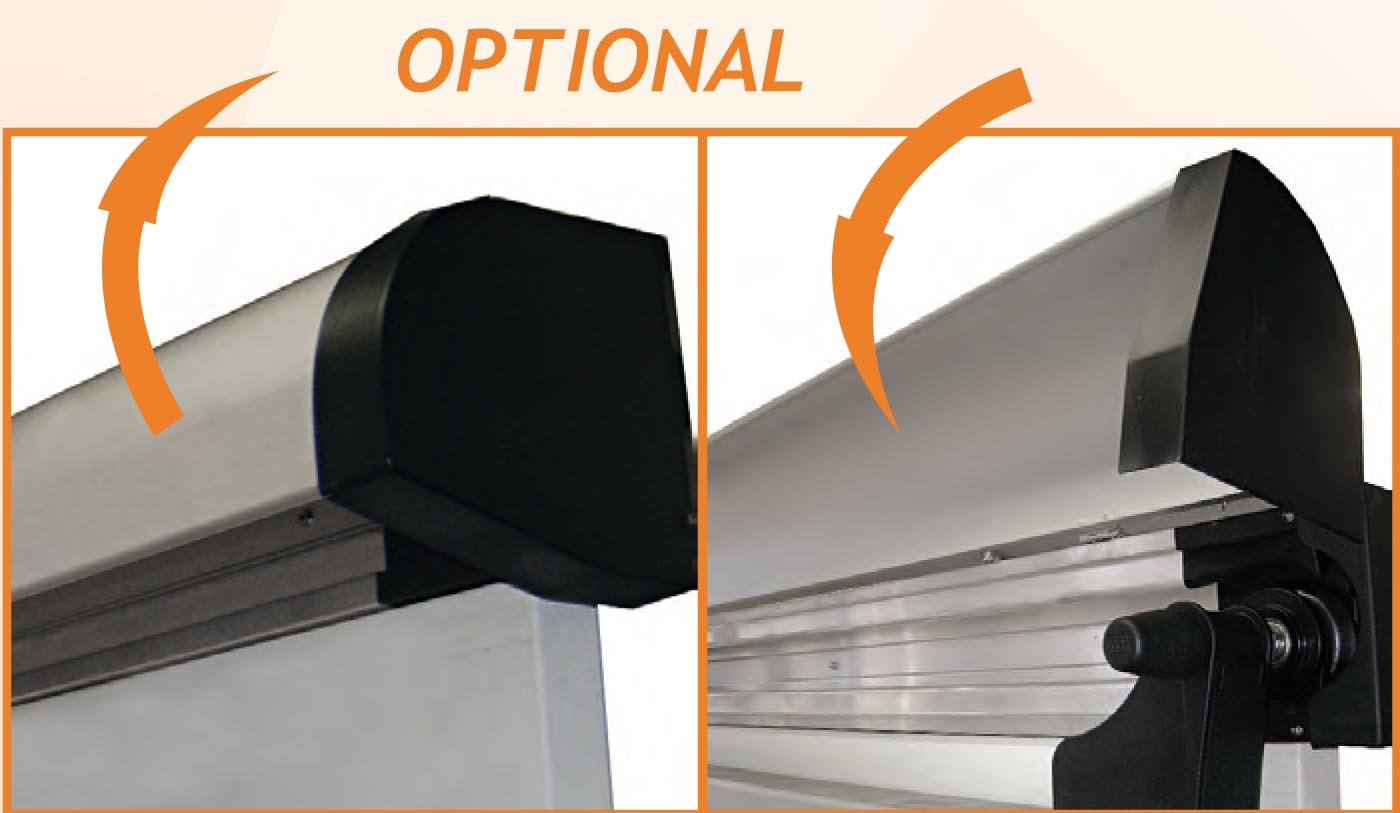

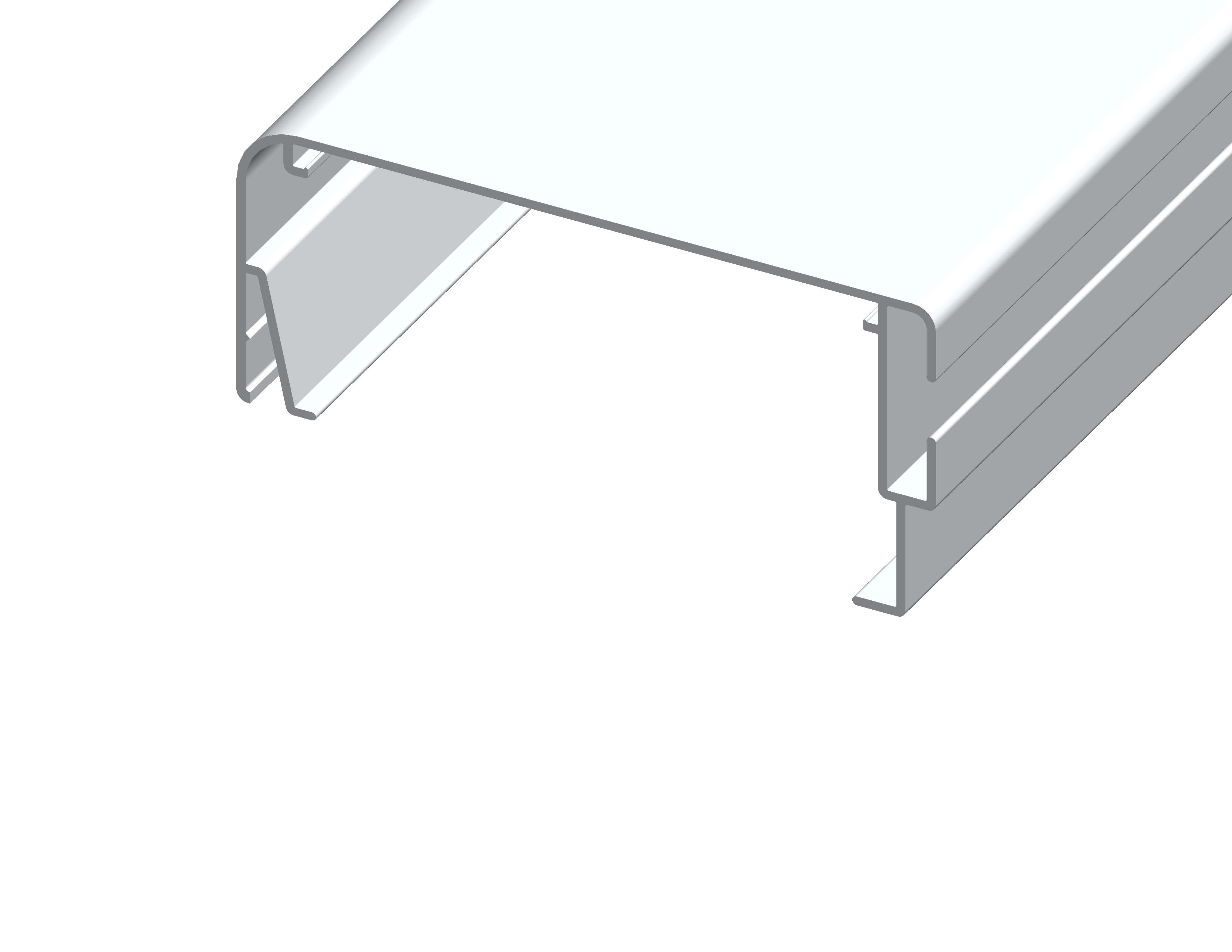

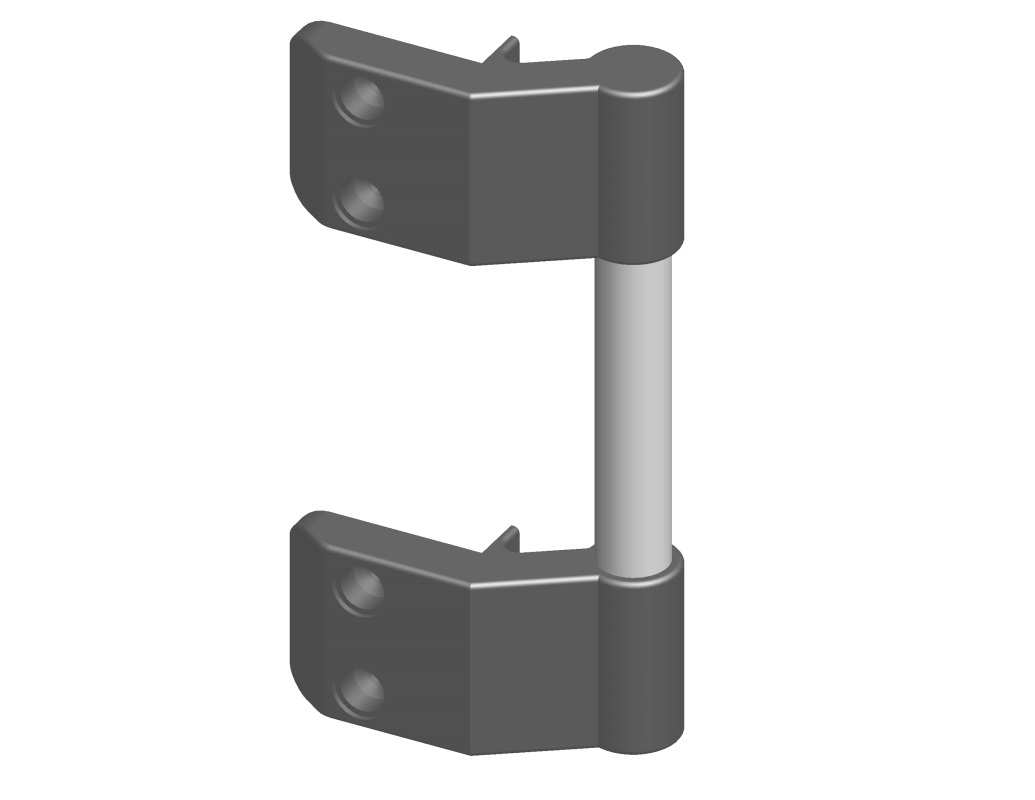

- Copertina (optional), realizzata in alluminio anodizzato estruso, può essere agevolmente aperta grazie alle cerniere montate sulla sua sommità, per effettuare interventi d’ispezione o di pulizia.

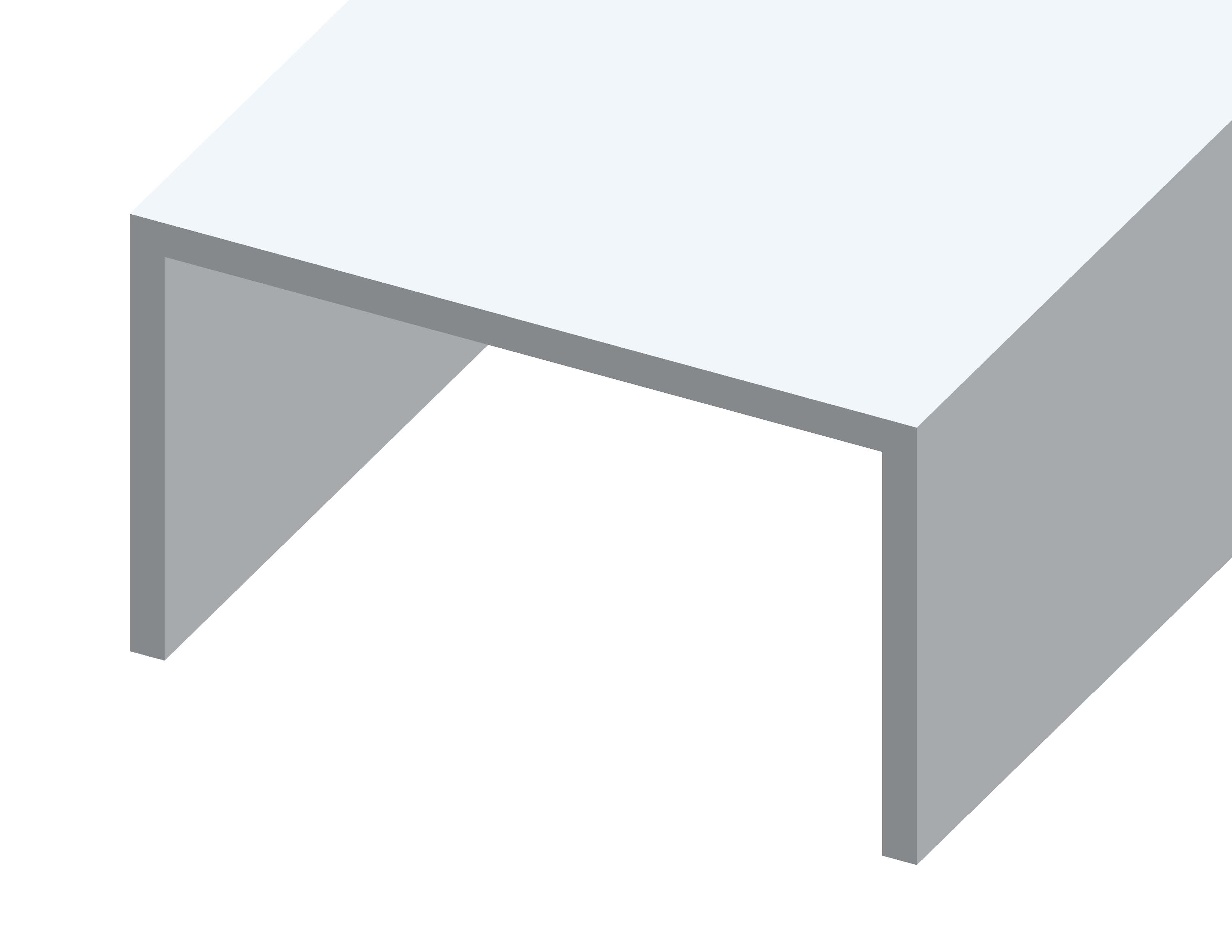

- Binario inferiore costituito da un profilo in alluminio a “C” fissato sul bordo anta inferiore, lato pavimento, tramite dei rivetti.
Sistema anta/telaio

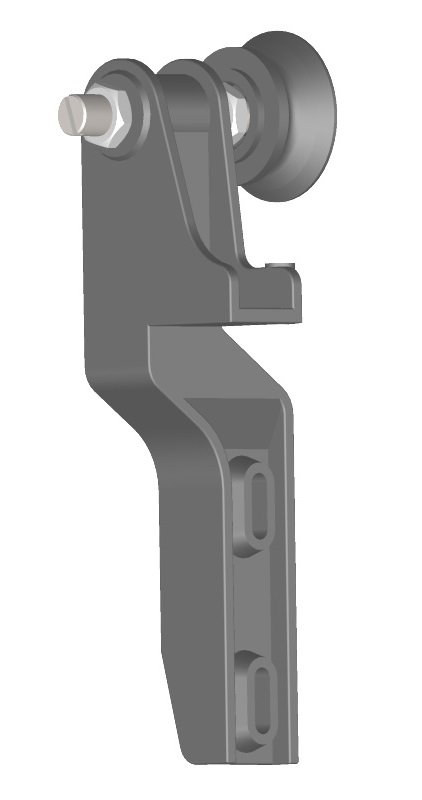

- Carrucole in plastica, mediante le quali la porta scorre lungo il sistema di scorrimento “Mirror”; sono regolabili sia in altezza che in profondità;

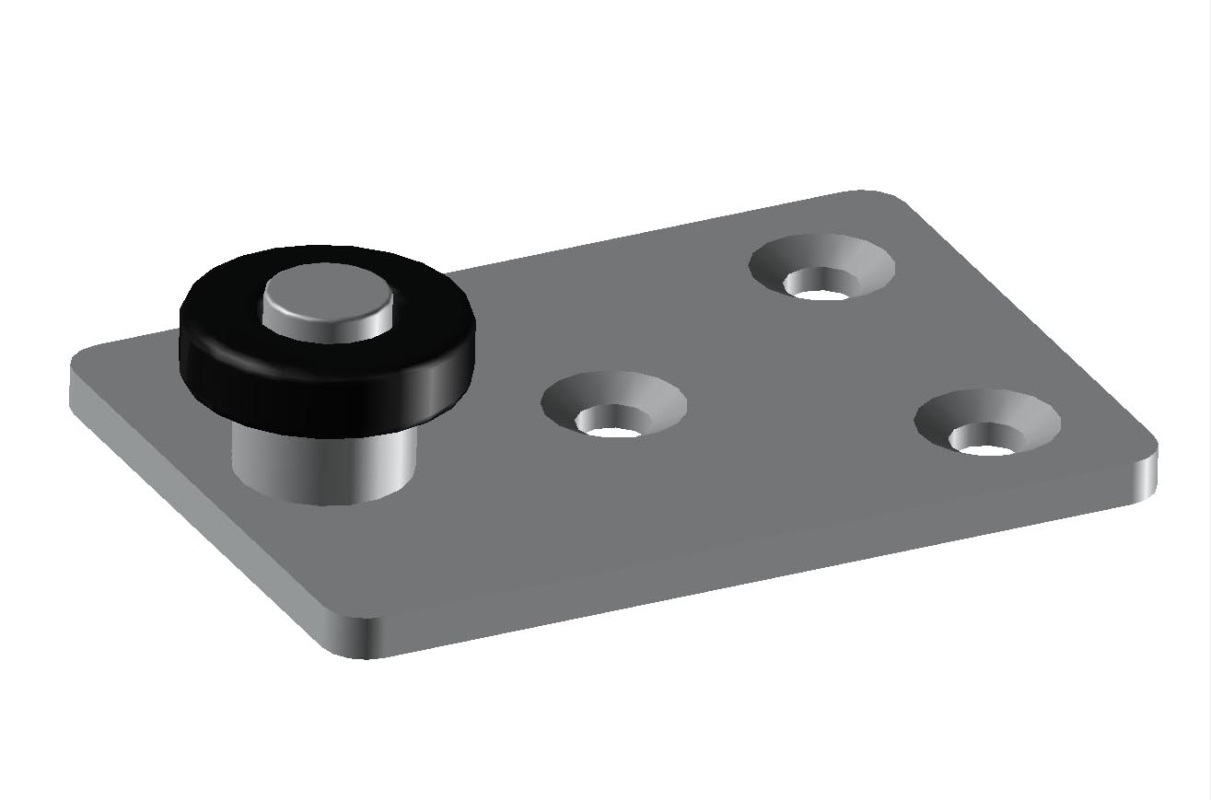

- Registro a pavimento regolabile, mediante il quale la porta scorre lungo la guida inferiore fissata sotto l'anta;
- Gancio di chiusura inferiore: in plastica, montato sul pannello, sul lato chiusura porta, in fase di chiusura porta garantisce l’adesione ermetica fra porta e pannello;

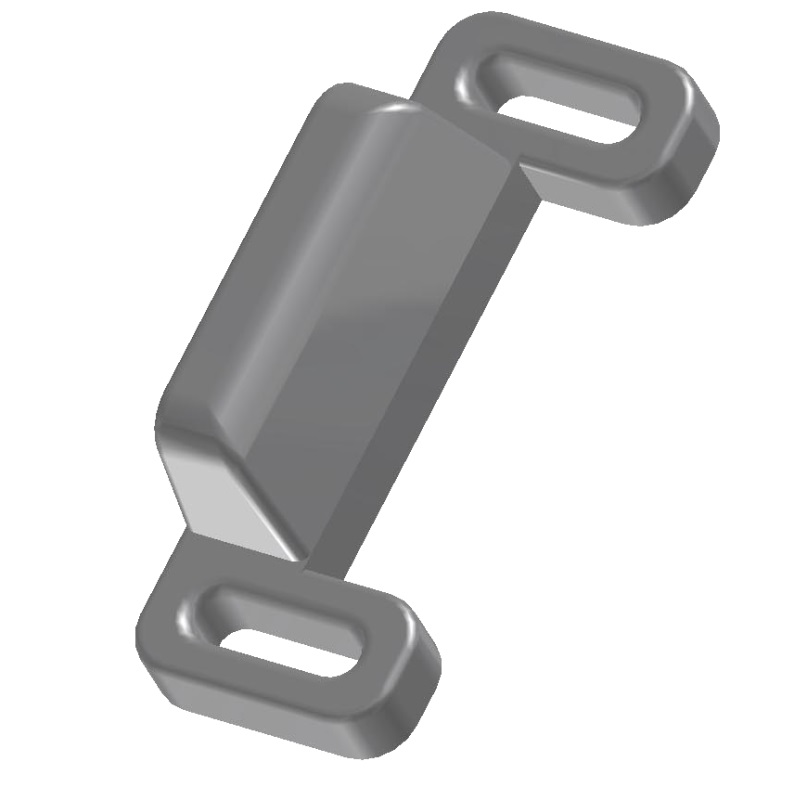

- Riscontro gancio chiusura inferiore in plastica: montato sull’anta, sul lato maniglia, in fase di chiusura porta entra nel gancio di chiusura inferiore e garantisce l'adesione ermetica della porta al pannello.
Dimensioni standard versione ad un'anta
- Fino a 3000x3500mm;
- Quando entrambi i lati hanno dimensione maggiore di 2500 mm, l'anta viene divisa, orizzontalmente, in due parti (la parte inferiore viene realizzata con H=1250mm e la parte superiore per differenza) ed il telaio viene fornito smontato;
- Per dimensioni superiori questo modello di porta viene fabbricato con accessori fuori standard (per esempio carrucole in acciaio inox con ruote in alluminio, binario di scorrimento in acciaio inox, ecc.)
Dimensioni standard versione a due ante
- Fino a 5000x3500mm;
- Quando la larghezza è superiore a 2500mm il telaio viene fornito smontato;
OPZIONI
(i colori sono solo reppresentativi)

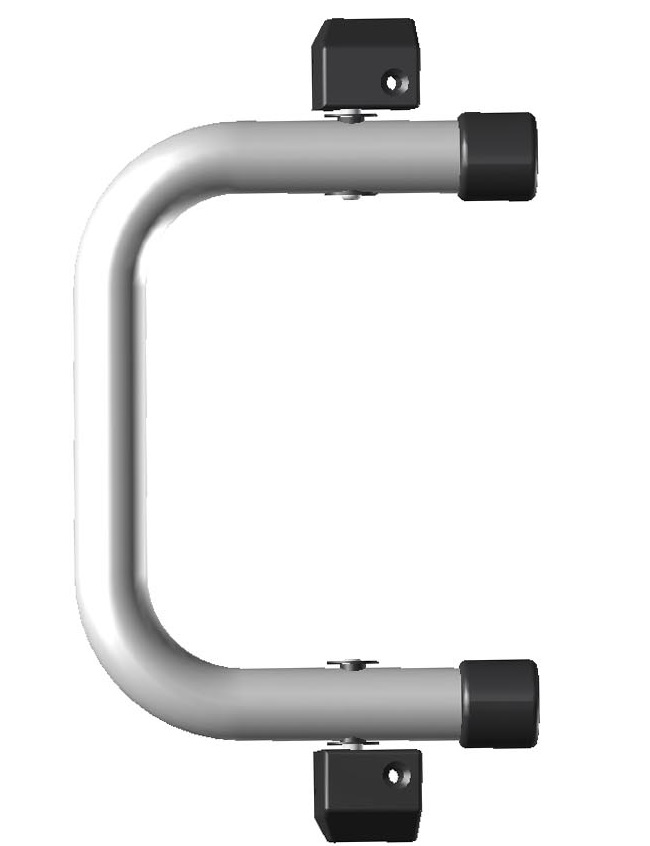

La protezione può essere montata all’interno, all’esterno o su entrambi i lati
Materiali disponibili:
- Inox
- Alluminio
- Alluminio mandorlato (rivettato alla superficie)
- Polietilene bianco (rivettato alla superficie)
