DESCRIZIONE PRODOTTO

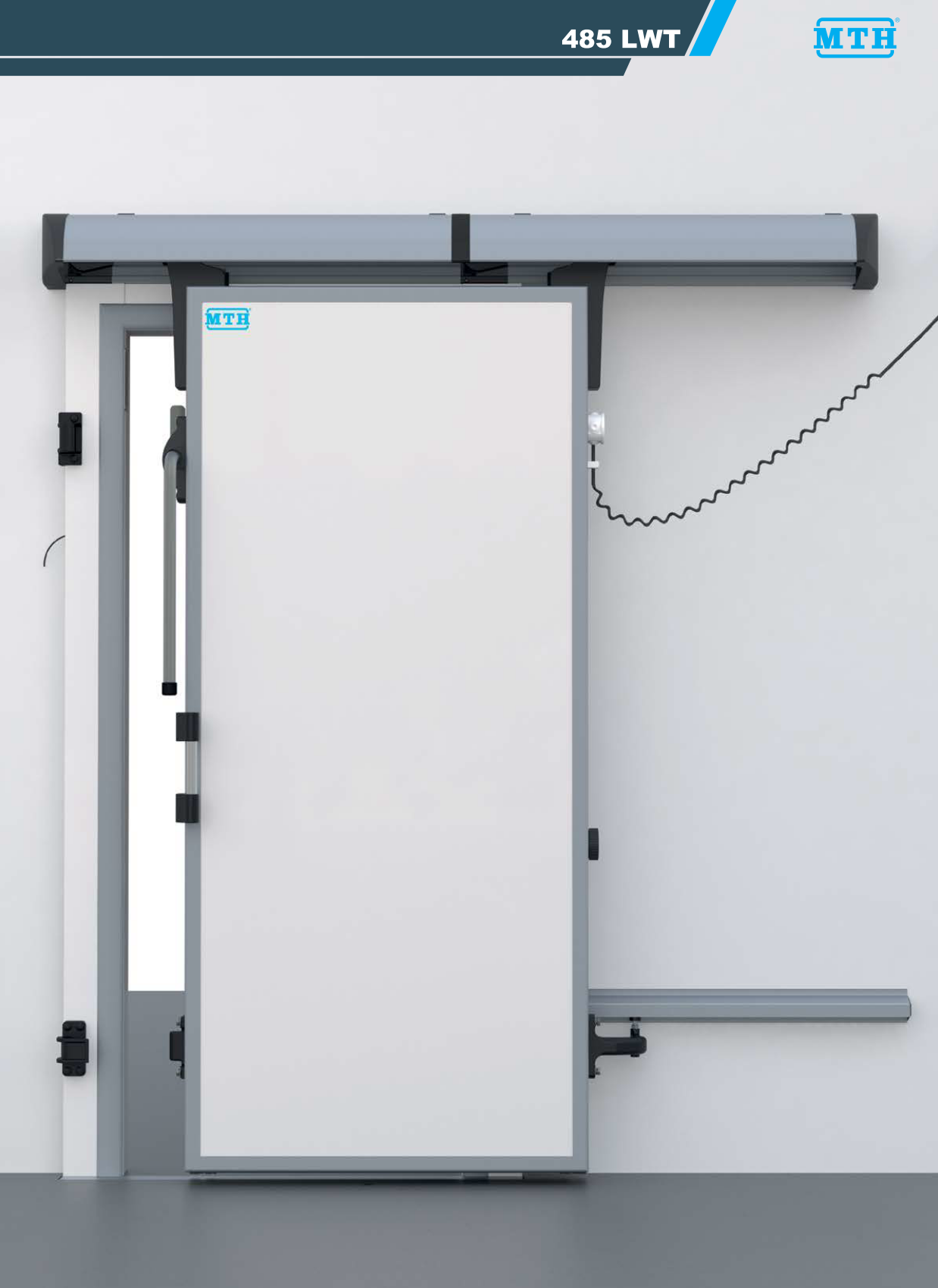

Porta scorrevole per cella a temperatura negativa fino a -40°C, con sistema di scorrimento modello "Mirror", brevettato e cavo riscaldato nel telaio e nel battente.
- Per basse temperature
- Spessore battente 121mm
- Densità poliuretano: 40Kg/m³
- Disponibile nella versione doppio battente
IMPIEGHI
Adatta per celle adibite alla conservazione di alimenti a temperatura negativa fra –30° e –40°C.
STANDARD
Anta
- Bordo anta in alluminio anodizzato (spessore 121mm), unito al profilo in PVC porta guarnizione aggiuntiva;
- Anta rivestita con lamiera Zinco plastificata per uso alimentare colore RAL 9010, di spessore 5/10mm;
- Maniglia a leva esterna;
- Maniglia a leva interna;
- Doppia guarnizione in EPDM doppia densità sui tre lati;
- Guarnizione inferiore in PVC.
- Resistenza ~30W/m alimentata a 220V ed inserita all’interno della guarnizione sul battente.
Sistema telaio
- Telaio frontale in PVC, con coste laterali di chiusura pannello, anch'esse in PVC, colore RAL 9010; il telaio viene termosaldato (angolo di saldatura: 45°) per spessore pannello fino a 160 mm, superati i quali viene invece assemblato con giunti (angolo di assemblaggio: 90°);
- Controtelaio in PVC, RAL 9010, termosaldato con angolo pari a 45°;
- Soglia a filo pavimento modello S/4, prevede che il telaio (formato da due montanti ed una traversa) sia in parte (per 80mm) inserito nel pavimento; alla base del telaio si fissa il sistema soglia costituito da un tubolare in ferro (60 x 60 mm) più un tubolare in INOX (60 x 20 mm), all’interno del quale viene inserita la resistenza, il sistema soglia viene inserito nel pavimento in modo da renderne solo visibile per la parte alta;
- Resistenza ~30W/m alimentata a 220V ed inserita all’interno del telaio.
Sistema di scorrimento
Guida posteriore costituita da:
- Profilo in allumino che permette all'anta di scorrere in modo rettilineo in fase di apertura e chiusura;
- Staffa che, grazie al suo piano inclinato, permette una perfetta chiusura ermetica della porta;
- Tappo terminale per profilo in alluminio.
Sistema di scorrimento
Il sistema di scorrimento “Mirror”, brevettato, è totalmente simmetrico e non richiede quindi nessun intervento per invertirne il senso di apertura; è costituito da:
- Profilo di scorrimento in alluminio anodizzato estruso, con sezione anti caduta;
- Rampe, o curve di caduta, che assicurando la perfetta adesione fra porta e telaio garantiscono l’ottimale isolamento fra interno ed esterno cella; vengono installate sul lato di chiusura della porta;
- Copertina (optional), realizzata in alluminio anodizzato estruso, può essere agevolmente aperta grazie alle cerniere montate sulla sua sommità, per effettuare interventi d’ispezione o di pulizia.
Sistema anta/telaio
- Carrucole in plastica, mediante le quali la porta scorre lungo il sistema di scorrimento “Mirror”; sono regolabili sia in altezza che in profondità,
- Registro posteriore regolabile, mediante il quale la porta scorre lungo la guida posteriore;
- Gancio di chiusura inferiore: in plastica, montato sul telaio, sul lato chiusura porta, in fase di chiusura porta garantisce l’adesione ermetica fra porta e telaio;
- Riscontro gancio chiusura inferiore in plastica: montato sull’anta, sul lato maniglia, in fase di chiusura porta entra nel gancio di chiusura inferiore e garantisce l'adesione ermetica della porta al telaio.
Dimensioni standard versione ad un'anta
- Fino a 3000x3500mm;
- Quando entrambi i lati hanno dimensione maggiore di 2500 mm, l'anta viene divisa, orizzontalmente, in due parti (la parte inferiore viene realizzata con H=1250mm e la parte superiore per differenza) ed il telaio viene fornito smontato;
- Per dimensioni superiori questo modello di porta viene fabbricato con accessori fuori standard (per esempio carrucole in acciaio inox con ruote in alluminio, binario di scorrimento in acciaio inox, ecc.)
Dimensioni standard versione a due ante
- Fino a 5000x3500mm;
- Quando la larghezza è superiore a 2500mm il telaio viene fornito smontato;
OPZIONI
Sistema automazione PLCE/PLCL
Varianti colori rivestimento
(i colori sono solo reppresentativi)
Protezione anta
La protezione può essere montata all’interno, all’esterno o su entrambi i lati
Materiali disponibili:
- Inox
- Alluminio
- Alluminio mandorlato (rivettato alla superficie)
- Polietilene bianco (rivettato alla superficie)
Serratura art 94
Soglie
