Ghigliottina LWT

DESCRIZIONE PRODOTTO

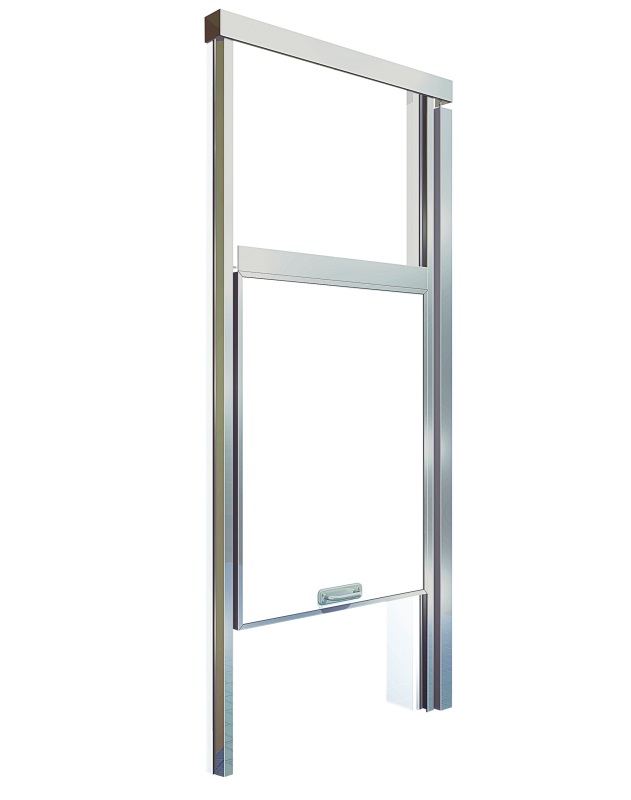

Porta a scorrimento verticale per cella a temperatura negativa fino a -45°C, dotata di sistemi anti-caduta certificati EN13241-1.

IMPIEGHI

Adatta per celle adibite alla conservazione a temperatura negativa (utilizzabile fino a -45 °C).
Le porte scorrevoli verticali vengono utilizzate principalmente in impianti di lavorazione delle carni, macelli, industria dei gelati, dove non si ha spazio per installare una porta scorrevole.

STANDARD

Anta

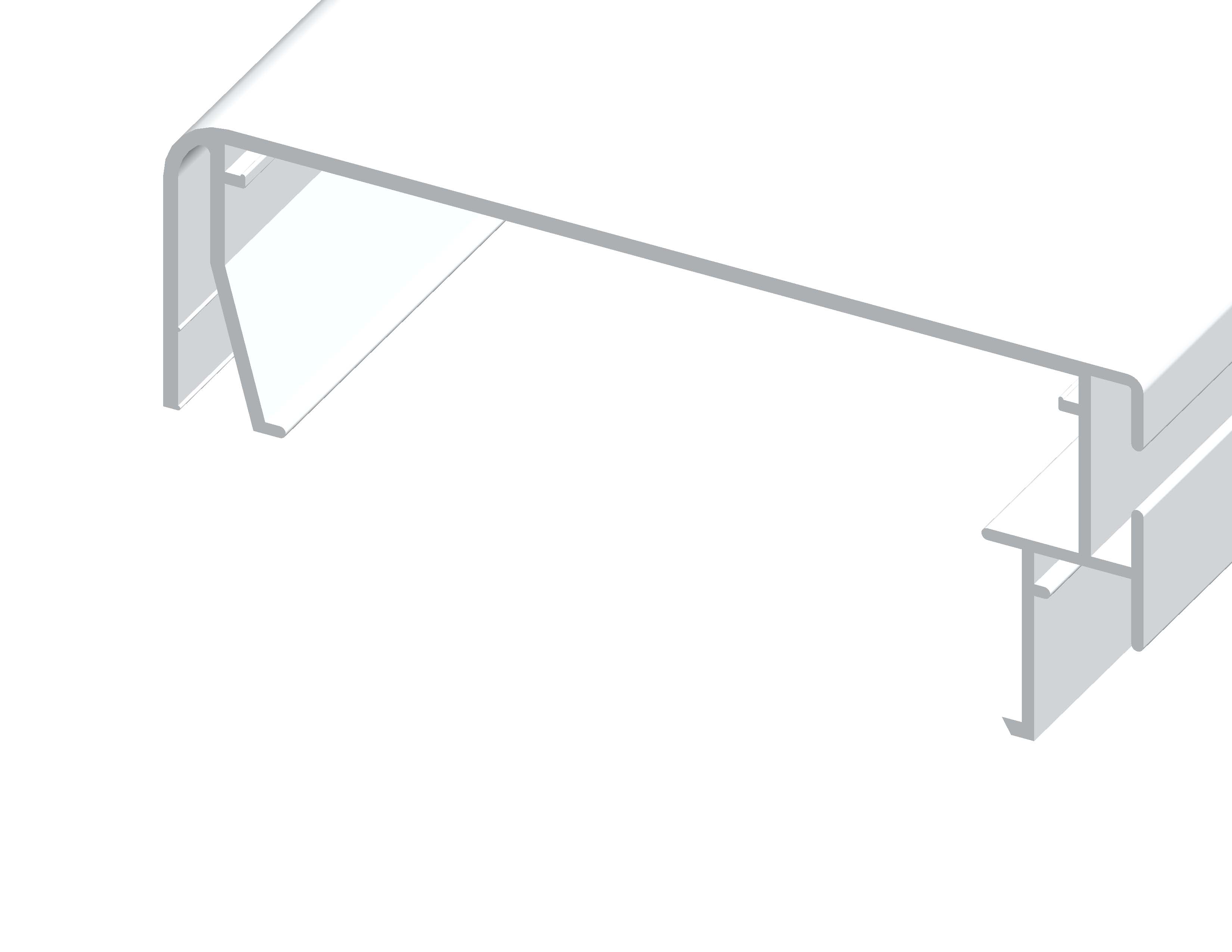

Bordo anta in alluminio anodizzato (spessore 121mm o 151mm) unito al profilo in PVC porta guarnizione aggiuntiva;
Anta rivestita con lamiera Zinco plastificata per uso alimentare colore RAL 9010, di spessore 5/10mm;
Maniglia esterna fissa in facciata;
Maniglia interna "a vaschetta";
Doppia guarnizione in EPDM doppia densità sui tre lati;
Guarnizione inferiore in PVC.

Sistema telaio

Telaio frontale in PVC, con coste laterali di chiusura pannello, anch'esse in PVC, colore RAL 9010; il telaio viene termosaldato (angolo di saldatura: 45°) per spessore pannello fino a 160 mm, superati i quali viene invece assemblato con giunti (angolo di assemblaggio: 90°);
Controtelaio in PVC, RAL 9010, termosaldato con angolo pari a 45°;

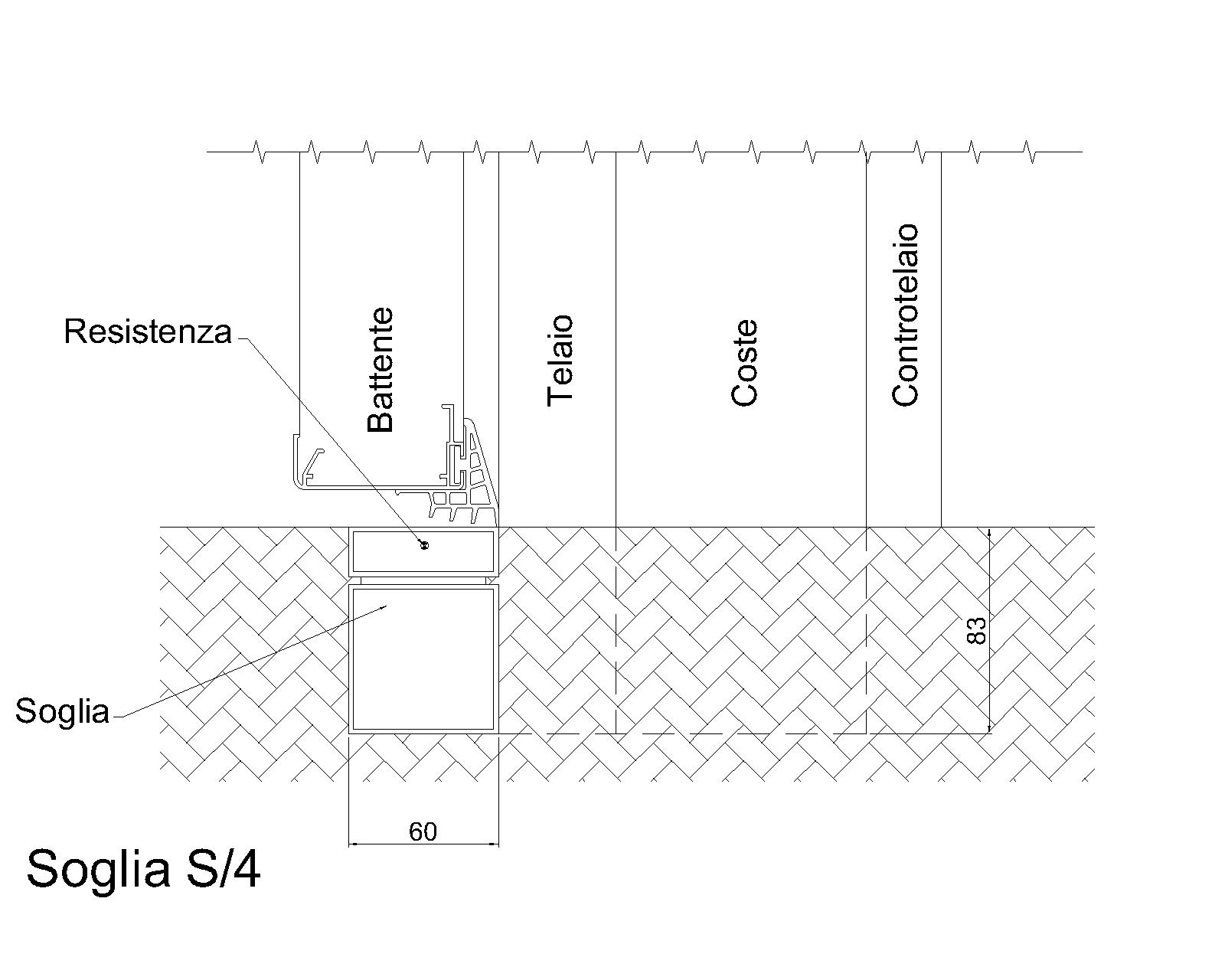

Soglia a filo pavimento modello S/4, prevede che il telaio (formato da due montanti ed una traversa) sia in parte (per 80mm) iinserito nel pavimento, alla base del telaio si fissa il sistema soglia costituito da un tubolare in ferro (60 x 60 mm) più un tubolare in INOX (60 x 20 mm), all’interno del quale viene inserita la resistenza, il sistema soglia viene inserito nel telaio in modo da renderne solo visibile per la parte alta;
Resistenza ~30W/m alimentata a 220V ed inserita all’interno del telaio.

Anta

Bordo anta in acciaio inox 304 (spessore 121mm o 151mm totali, compreso il supporto porta guarnizione in PVC e il porta guarnizione aggiuntiva in PVC) di spessore 15/10mm, piegato e saldato;
Anta rivestita con lamiera di acciaio inox 304 di spessore 6/10mm;
Maniglia esterna fissa in facciata;
Maniglia interna "a vaschetta";
Doppia guarnizione in EPDM doppia densità sui tre lati;
Guarnizione inferiore in PVC.

Sistema Telaio

Telaio frontale in PVC, rivestito con lamiera di acciaio inox 304 di spessore 6/10mm;
Coste laterali di chiusura pannello in PVC, rivestito con lamiera di acciaio inox 304 di spessore 6/10mm;
Controtelaio in acciaio inox 304 di spessore 15/10mm, piegato e saldato;
Soglia a filo pavimento modello S/4, prevede che il telaio (formato da due montanti ed una traversa) sia in parte (per 80mm) inserito nel pavimento; alla base del telaio si fissa il sistema soglia costituito da un tubolare in ferro (60 x 60 mm) più un tubolare in INOX (60 x 20 mm), all’interno del quale viene inserita la resistenza, il sistema soglia viene inserito nel pavimento in modo da renderne solo visibile per la parte alta;
Resistenza ~30W/m alimentata a 220V ed inserita all’interno del telaio.

Sistema di scorrimento

Il movimento è trasmesso tramite due cavi Ø6mm posti nell’angolo destro e sinistro in modo da sollevarein modo lineare la porta;
La porta è bilanciata da un solo contrappeso; in questomodo si facilita il montaggio e si riduce l’ingombro laterale.
La guida in alluminio è studiata appositamente per questa porta e risponde alle esigenze di robustezza, sicurezza e facilità di installazione;
La rampa di fine corsa garantisce un perfetto schiacciamento delle guarnizioni;
Il rullino di scorrimento, in materiale plastico, garantisce una linearità del movimento e una ridotta rumorosità.
