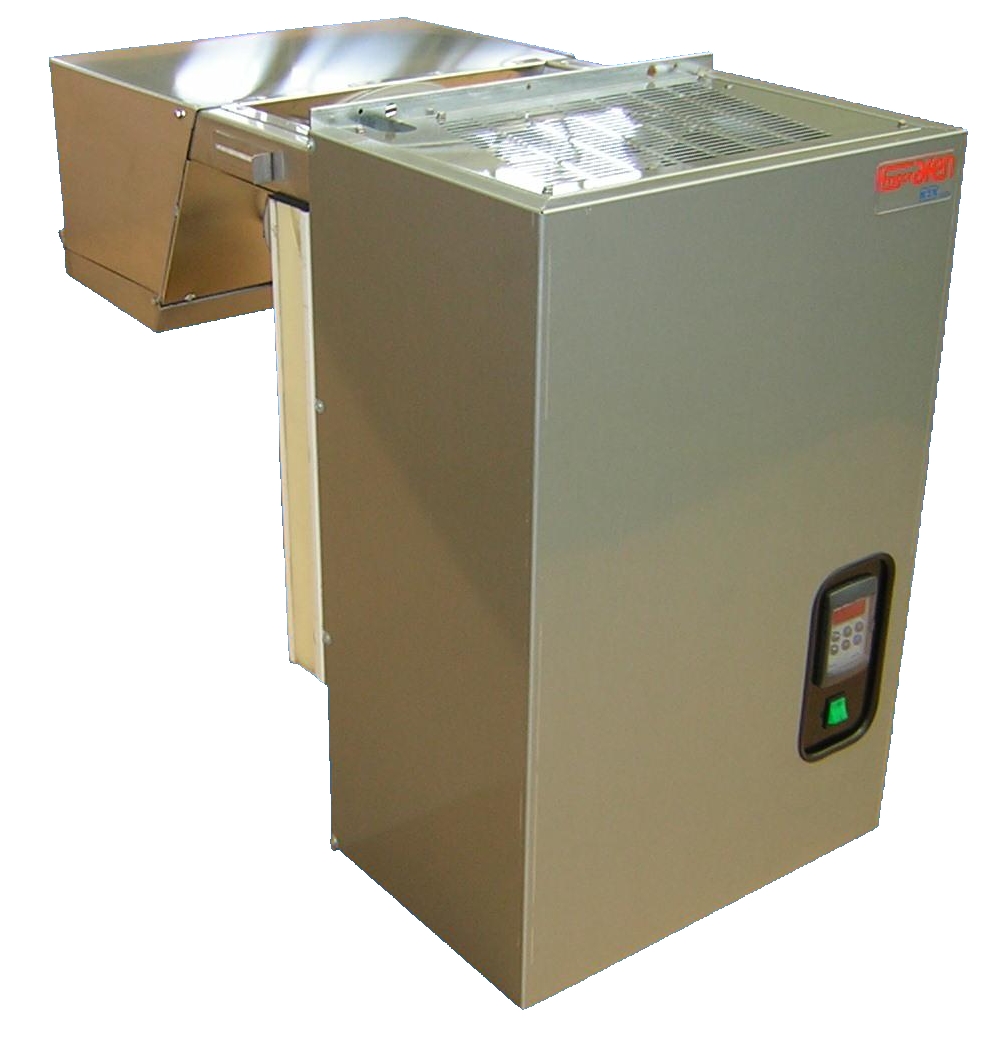

Monoblocco UMZ
Le unità della serie UMZ sono gruppi frigoriferi plug–in progettati per applicazioni a parete (a zaino o a tampone).
La grande facilità di installazione e gli elevatissimi standard costruttivi e qualitativi, garantiscono al cliente un prodotto durevole, innovativo, tecnologicamente avanzato e di semplice impiego.
Le unità monoblocco sono fornite complete di:
- Quadro di comando completo di centralina di controllo e interruttore di accensione autonomo.
- Bacinella raccogli-condensa completa di serpentina per l'evaporazione della stessa e tubo troppo pieno.
- Cavo alimentazione resistenza porta cella.
- Micro porta cella per l'esclusione della ventilazione.
CARATTERISTICHE TECNICHE:
- Campo di impiego TN (- 5° ; +5°) e BT (- 25° ; - 15°)
- Struttura portante in acciaio inox.
- Copertura esterna in lamiera plastificata.
- Carter interno evaporatore in lamiera alluminio.
- Compressore ermetico con protezione termica.
- Batterie scambio termico con tubazioni di rame, con alettature e telaio in alluminio.
- Espansione del gas con tubo capillare.
- Elettroventilatori di grande portata e bassa rumorosità.
OPTIONAL:
- Pressostato su ventola di condensazione.
- Verniciatura anticorrosiva batteria evaporante.
VANTAGGI:
- Rapidità e facilità di installazione.
- Minimizzazione dei tagli da praticare sui pannelli della cella.
- Facilità di manutenzione: la copertura unica (cuffia) è stata progettata per consentire interventi di manutenzione rapidi.
- Risparmio energetico: l'unità è ottimizzata per ottenere il massimo rapporto tra energia resa ed energia assorbita.

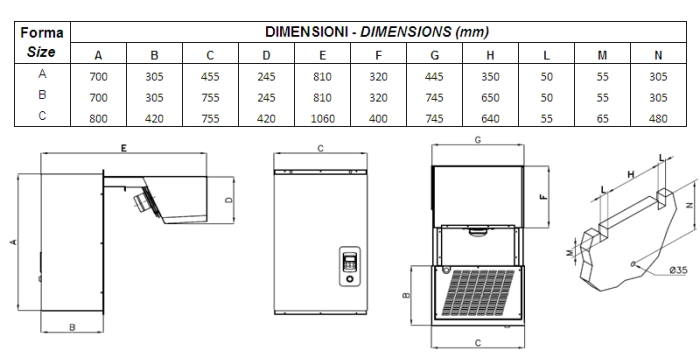

A zaino
Cella a temperatura medio-alta (MBHP)
Temp. esterna +32°C
| Codice |
Modello |
Temperatura interna |
Volt/Ph/Hz |
| -5 C° |
0 C° |
+5 C° |
| m³ |
W |
m³ |
W |
m³ |
W |
| 19131041 |
UMZHU/04S1 |
4,8 |
930 |
6,8 |
1.060 |
9,5 |
1208 |
230 / 1 / 50 |
|
| 19131051 |
UMZHU/05S1 |
5,9 |
1063 |
8,3 |
1.211 |
11,3 |
1380 |
230 / 1 / 50 |
|
| 19131091 |
UMZHU/09S2 |
10,8 |
1767 |
16,5 |
2.014 |
23,4 |
2296 |
230 / 1 / 50 |
|
| 19131121 |
UMZHU/12S2 |
14,1 |
2020 |
20,9 |
2.302 |
28,0 |
2625 |
230 / 1 / 50 |
|
| 19131181 |
UMZHU/18A3 |
23,1 |
2926 |
32,6 |
3.336 |
43,0 |
3803 |
230 / 1 / 50 |
|
Temp. esterna +43°C
| Codice |
Modello |
Temperatura interna |
Volt/Ph/Hz |
| -5 C° |
0 C° |
+5 C° |
| m³ |
W |
m³ |
W |
m³ |
W |
| 19131041 |
UMZHU/04S1 |
4,0 |
803 |
5,2 |
915 |
8,0 |
1043 |
230 / 1 / 50 |
|
| 19131051 |
UMZHU/05S1 |
5,0 |
930 |
6,5 |
1060 |
9,8 |
1209 |
230 / 1 / 50 |
|
| 19131091 |
UMZHU/09S2 |
9,0 |
1526 |
11,2 |
1740 |
18,4 |
1983 |
230 / 1 / 50 |
|
| 19131121 |
UMZHU/12S2 |
12,0 |
1767 |
15,0 |
2014 |
24,5 |
2296 |
230 / 1 / 50 |
|
| 19131181 |
UMZHU/18A3 |
18,0 |
2375 |
21,6 |
2708 |
35,0 |
3084 |
230 / 1 / 50 |
|
Cella a bassa temperatura (LBP)
Temp. esterna +32°C
| Codice |
Modello |
Temperatura interna |
Volt/Ph/Hz |
| -25 C° |
-20 C° |
-15 C° |
| m³ |
W |
m³ |
W |
m³ |
W |
| 19135031 |
UMZ U/03S1 |
3,3 |
930 |
4,8 |
864 |
8,0 |
1037 |
230 / 1 / 50 |
|
| 19135041 |
UMZ U/04A1 |
4,5 |
1063 |
6,3 |
982 |
11,0 |
1178 |
230 / 1 / 50 |
|
| 19135081 |
UMZ U/08S2 |
9,3 |
1767 |
17,0 |
1642 |
28,0 |
1970 |
230 / 1 / 50 |
|
| 19135131 |
UMZ U/13A3 |
14,6 |
2020 |
23,7 |
1963 |
39,0 |
2356 |
230 / 1 / 50 |
|
Temp. esterna +43°C
| Codice |
Modello |
Temperatura interna |
Volt/Ph/Hz |
| -25 C° |
-20 C° |
-15 C° |
| m³ |
W |
m³ |
W |
m³ |
W |
| 19135031 |
UMZ U/03S1 |
3,0 |
655 |
4,0 |
786 |
5,8 |
943 |
230 / 1 / 50 |
|
| 19135041 |
UMZ U/04A1 |
4,0 |
765 |
5,5 |
918 |
9,7 |
1102 |
230 / 1 / 50 |
|
| 19135081 |
UMZ U/08S2 |
8,0 |
1245 |
13,0 |
1493 |
23,2 |
1792 |
230 / 1 / 50 |
|
| 19135131 |
UMZ U/13A3 |
13,0 |
1530 |
18,9 |
1836 |
34,6 |
2203 |
230 / 1 / 50 |
|

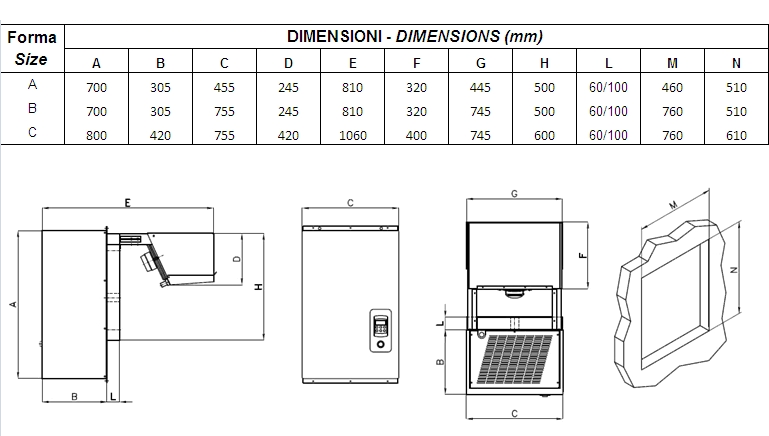

A tampone
- Pannelli in schiuma poliuretanica.
- Spessore: 60 mm TN, 100 mm BT.
- Rivestimento in lamiera zincoplastificata.
- Colore Bianco RAL9010.
- Opzionale lamiera interna inox.
Cella a temperatura medio-alta (MBHP)
External temp. +32°C
| Code |
Model |
Temperatura interna |
Volt/Ph/Hz |
| -5 C° |
0 C° |
+5 C° |
| m³ |
W |
m³ |
W |
m³ |
W |
| 19201040 |
UMTHG/04A1 |
5,2 |
752 |
6,9 |
867 |
9,6 |
932 |
230 / 1 / 50 |
|
| 19201050 |
UMTHG/05A1 |
6,9 |
923 |
7,7 |
941 |
10,6 |
990 |
230 / 1 / 50 |
|
| 19201070 |
UMTHG/07A1 |
9,6 |
1186 |
12,7 |
1383 |
17,3 |
1305 |
230 / 1 / 50 |
|
| 19201080 |
UMTHG/08A1 |
10,6 |
1278 |
13,8 |
1482 |
18,4 |
1376 |
230 / 1 / 50 |
|
| 19201123 |
UMTHG/12A2 |
16,1 |
1789 |
20,7 |
2071 |
26,4 |
1891 |
230 / 1 / 50 |
|
| 19201163 |
UMTHG/16A2 |
20,7 |
2209 |
25,3 |
2464 |
31,1 |
2162 |
230 / 1 / 50 |
|
| 19202191 |
TUMTHG/19U3 |
23,2 |
2580 |
30,0 |
2739 |
38,4 |
2738 |
400 /3N/ 50 |
|
| 19202231 |
TUMTHG/23U3 |
28,8 |
3084 |
38,2 |
3225 |
48,0 |
3313 |
400 /3N/ 50 |
|
External temp. +43°C
| Code |
Model |
Temperatura interna |
Volt/Ph/Hz |
| -5 C° |
0 C° |
+5 C° |
| m³ |
W |
m³ |
W |
m³ |
W |
| 19201040 |
UMTHG/04A1 |
4,2 |
735 |
5,2 |
819 |
6,9 |
827 |
230 / 1 / 50 |
|
| 19201050 |
UMTHG/05A1 |
5,3 |
874 |
6,9 |
999 |
7,7 |
913 |
230 / 1 / 50 |
|
| 19201070 |
UMTHG/07A1 |
7,7 |
1150 |
9,6 |
1276 |
12,7 |
1215 |
230 / 1 / 50 |
|
| 19201080 |
UMTHG/08A1 |
8,4 |
1233 |
10,6 |
1373 |
13,8 |
1298 |
230 / 1 / 50 |
|
| 19201123 |
UMTHG/12A2 |
12,7 |
1670 |
16,1 |
1909 |
20,7 |
1796 |
230 / 1 / 50 |
|
| 19201163 |
UMTHG/16A2 |
16,1 |
2020 |
20,7 |
2348 |
25,3 |
2128 |
230 / 1 / 50 |
|
| 19202191 |
TUMTHG/19U3 |
19,0 |
2436 |
23,2 |
2527 |
30,0 |
2660 |
400 /3N/ 50 |
|
| 19202231 |
TUMTHG/23U3 |
23,0 |
2842 |
28,8 |
3009 |
38,2 |
3142 |
400 /3N/ 50 |
|
Cella a bassa temperatura(LBP)
External temp. +32°C
| Code |
Model |
Temperatura interna |
Volt/Ph/Hz |
| -25 C° |
-20 C° |
-15 C° |
| m³ |
W |
m³ |
W |
m³ |
W |
| 19205030 |
UMTG/03A1 |
4 |
780 |
5,6 |
885 |
5,6 |
885 |
230 / 1 / 50 |
|
| 19205050 |
UMTG/05A1 |
5,3 |
962 |
7 |
1032 |
7 |
1032 |
230 / 1 / 50 |
|
| 19205081 |
UMTG/08U2 |
9,6 |
1419 |
13,8 |
1640 |
13,8 |
1640 |
230 / 1 / 50 |
|
| 19205111 |
UMTG/11U2 |
12,7 |
1722 |
19 |
2091 |
19 |
2091 |
230 / 1 / 50 |
|
| 19206151 |
TUMTG/15U3 |
18,4 |
2265 |
25,3 |
2462 |
25,3 |
2462 |
400 /3N/ 50 |
|
| 19206171 |
TUMTG/17U3 |
23,2 |
2855 |
31,1 |
3165 |
31,1 |
3165 |
400 /3N/ 50 |
|
External temp. +43°C
| Code |
Model |
Temperatura interna |
Volt/Ph/Hz |
| -25 C° |
-20 C° |
-15 C° |
| m³ |
W |
m³ |
W |
m³ |
W |
| 19205030 |
UMTG/03A1 |
2,6 |
678 |
4,2 |
838 |
4,2 |
838 |
230 / 1 / 50 |
|
| 19205050 |
UMTG/05A1 |
4,2 |
918 |
5,8 |
1052 |
5,8 |
1052 |
230 / 1 / 50 |
|
| 19205081 |
UMTG/08U2 |
7 |
1284 |
10,6 |
1476 |
10,6 |
1476 |
230 / 1 / 50 |
|
| 19205111 |
UMTG/11U2 |
10,6 |
1696 |
13,8 |
1853 |
13,8 |
1853 |
230 / 1 / 50 |
|
| 19206151 |
TUMTG/15U3 |
15 |
2127 |
19 |
2369 |
19 |
2369 |
400 /3N/ 50 |
|
| 19206171 |
TUMTG/17U3 |
17 |
2453 |
21,1 |
2786 |
21,1 |
2786 |
400 /3N/ 50 |
|
